BCS BASIC BCS-B-TIP12FR3(2.0)

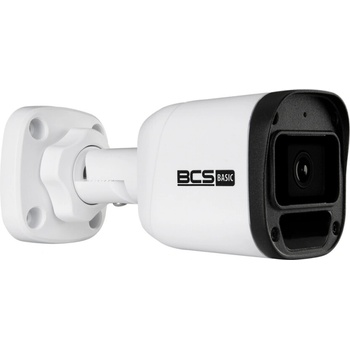

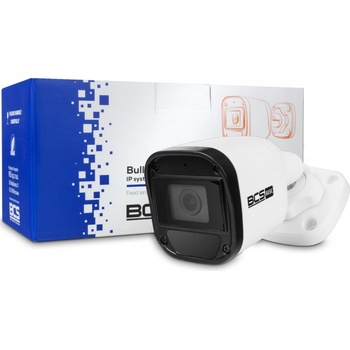

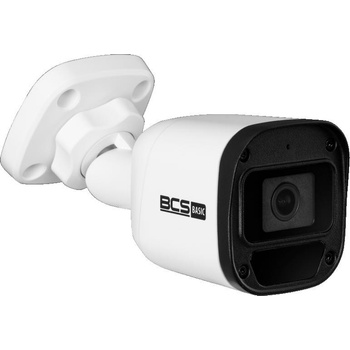

Kamera tubová BCS-B-TIP12FR3(2.0) - BCS Basic

BCS-B-TIP12FR3(2.0) je model fungujúci v systéme IP s objektívom pevného ohniska 2.8 mm. Kamera má snímač 1/2.8" Progressive Scan CMOS, ktorý pracuje v rozlíšení 1920 x 1080px. Kompresia dát kamery funguje v štandarde H.265 / H.265+ / H.264 / H.264+ / MJPEG. Funkcia DWDR zlepšujúca dynamiku kamery získava väčšie množstvo detailov z kontrastného pohľadu. Zariadenie má tiež zabudovaný infračervený vysielač IR s dosahom do 30m. Kryt kamery bol navrhnutý podľa štandardu IP67. Kamera je napájaná napätím 12V DC alebo prostredníctvom PoE.

Technické parametre:

• Snímač: 1/2.8" PS CMOS
• Rozlíšenie: 2Mpx (1920x1080)
• Objektív: 2.8 mm
• Uhol pohľadu: 107°
• IR osvetľovač: 30m
• Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG
• Funkcie obrazu: DWDR, 3D NR, BLC, HLC, AGC, AWB, DORI
• Detekcia pohybu: Áno
• Zabudovaný mikrofón: Áno
• Konfigurácia a diaľková správa: Webová služba, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android)
• Trieda ochrany: IP67
• Prevádzková teplota: -30°C do +60°C
• Napájanie: 12V DC, PoE
• Spotreba energie: < 3,5 W
• Rozmery: 144 x 60 x 65mm
• Hmotnosť: 0,19 kg

Široký uhol nahrávania

Objektív 2.8mm

Použitý snímač CMOS v rozmere 1/2.8 palca a objektív s pevným ohniskom 2.8mm umožňuje kamere dosiahnuť široký pohľad až do približne 107° na horizontále. Tak široký uhol pohľadu robí prezentovanú kameru ideálnou na uskutočnenie prehľadu a nahrávania všetkých udalostí v rámci monitorovanej oblasti.

Modely s širokým uhlom, ktoré majú objektív s pevným ohniskom 2.8mm, sú najčastejšie používanými verziami kamier v inštaláciách priemyselnej televízie, kvôli univerzálnosti a vysoké kvalite dodávaného video materiálu.

Obr. 3 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")

Napájanie prostredníctvom PoE

Prenos dát a napájanie jedným káblom

Priemyselná kamera BCS-B-TIP12FR3(2.0) využíva dve metódy napájania - klasicky prostredníctvom zásuvky 12VDC alebo priamo cez krútené pair UTP s využitím technológie Power over Ethernet (PoE). Napájanie prostredníctvom PoE je možné realizovať priamo cez Switch alebo Injector PoE. Medzi výhody využitia štandardu PoE patrí:

• skrátenie času a nákladov na inštaláciu vďaka zjednodušenej štruktúre kabeláže
• žiadna potreba inštalácie dodatočných napájacích zariadení
• možnosť napájania kamier na vzdialenosť až do 250m (režim EXTEND)

Obr. 4 Napájanie a prenos obrazu v technológii PoE

Diaľková správa a prehľad

P2P a VMS pripojenie

Realizácia pripojenia do siete v kamere je možná prostredníctvom zabudovaného ethernetového pripojenia (self-adaptive). Toto pripojenie umožňuje konfiguráciu práce, modifikáciu parametrov obrazu a živý náhľad a prehrávanie záznamov (kamery so slotom microSD) z úrovne rozhrania WEB Server, dedikovaného softvéru typu VMS alebo mobilnej aplikácie na zariadenia so systémom Android alebo iOS. Séria BCS Basic využíva na diaľkové pripojenie nasledujúce platformy:

• Softvér VMS; BCS Manager - dedikovaný softvér na správu vizuálneho monitorovania, ktorý umožňuje pokročilé úpravy celého systému, synchronizované prehrávanie záznamov a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu.
• Webový prehliadač WEB - umožňuje rýchle nadviazanie spojenia s využitím IP adresy zariadenia, zabezpečujúc prístup k plnej funkčnosti zariadenia. Pre systémy BCS sa odporúča používať prehliadač Internet Explorer, ktorý podporuje tzv. plugin Active-X, nevyhnutný na získanie video streamu z kamery.
• Mobilná aplikácia BCS(Basic) - mobilná platforma pre systémy Android a iOS, poskytujúca možnosť živého náhľadu, prehrávania záznamov a prijímania upozornení o udalostiach v rámci systému. Mobilná platforma BCS využíva pripojenie cez cloud P2P, čo eliminuje potrebu presmerovania IP adries na routeri.

Dôležitou vlastnosťou kamier BCS z edície Basic je kompatibilita so otvoreným protokolom ONVIF, ktorá umožňuje pripojenie kamier k NVR rekordérom a VMS programom iných výrobcov.

Efektívna kompresia dát

Kodek H.265/ HVEC

Nové modely sieťových kamier využívajú efektívny kodek HEVC (ang. High Efficiency Video Coding), ktorý je v oblasti systémov priemyselnej televízie označovaný ako H.265. Tento štandard bol vytvorený v reakcii na potrebu prenosu video materiálov vo vysokom rozlíšení (4K) bez prílišného zaťaženia prenosovej linky. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu pásma, čo v CCTV systémoch vedie k predĺženiu doby archívovania materiálu na disku, zvýšeniu dostupnej priepustnosti internetového pripojenia a predĺženiu životnosti dátových nosičov. Čo viac, rozdiel v kvalite video materiálu pri kompresii H.265, v porovnaní s verziou H.264, je prakticky nezistiteľný.

Dôležité: režim kompresie v kamere BCS-B-TIP15FR3(2.0) je možné voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.

Technická špecifikácia:

BCS-B-TIP12FR3(2.0) Kamera Snímač 1/3" Progressive Scan CMOS Systém skenovania

Pokrokový

Maximálne rozlíšenie 1920 x 1080 Citlivosť 0.02Lux Pomer S/N >52dB

Uzávierka 1/3 s–1/100000 s Objektív 2.8 mm Uhol pohľadu 107° Infračervený osvetľovač IR 30m

Infračervený filter Mechanický ICR Rozlíšenie

• 1920 x 1080 - 1080p - 2 Mpx
• 1280 x 960 - 1.3 Mpx ,
• 1280 x 720 - 720p

Kompresia H.265+ / H.265 / H.264 / H.264+ / MJPEG Hlavná bitrate 1920×1080/1280×720(30fps) Bitrate 32 ... 8192 kbit/s - H.264 12 ... 6400 kbit/s - H.265 Funkcie obrazu AGC Áno BLC Áno HLC Áno DORI Áno

Široký dynamický rozsah Áno

Funkcie úpravy obrazu 3D DNR

Detekcia pohybu 4 oblasti (úprava: veľkosť, poloha, citlivosť, prah) Audio & Alarm Zabudovaný mikrofón Áno Audio výstup

N/A Audio vstup

N/A Sieť Sieťové pripojenie RJ-45 (10/100Base-T), Protokoly IPv4, IGMP, ICMP, ARP, TCP, UDP, DHCP, RTP, RTSP, RTCP, DNS, DDNS, NTP, FTP, UPnP, HTTP, HTTPS, SMTP, SSL, QoS, RTMP Kompatibilita ONVIF(S/T) Užívatelia 20 (prihlásených súčasne)

Mobilné systémy

Webová služba, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android) Webový server

Zabudovaný Všeobecné Slot na micro SD kartu Nie Trieda ochrany IP67

Napájanie 12V DC, PoE Spotreba energie
