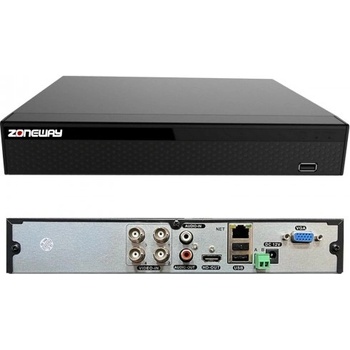

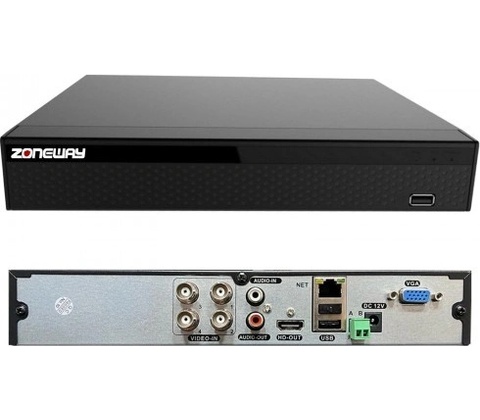

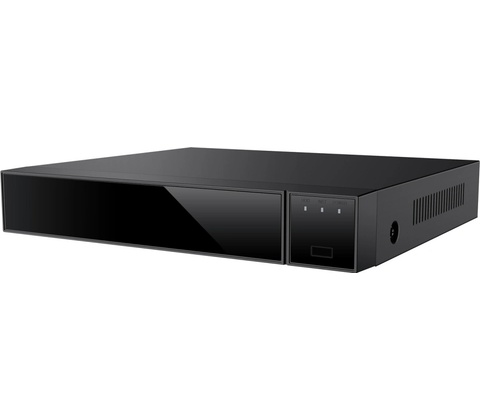

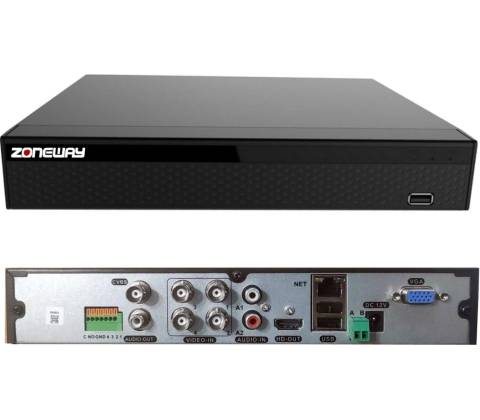

ZONEWAY XVR3004

Hybridný DVR/XVR rekordér pre 4 AHD kamery aj IP kamery – ZONEWAY XVR3004

ZONEWAY XVR3004 je hybridný rekordér na kamery (XVR) pre menší kamerový systém: nahráva 4 analógové kamery AHD, TVI, CVI na koaxiálnom kábli a k nim 2 IP kamery – alebo 2 analógové a 7 IP kamier, prípadne až 16 IP kamier do 5 MPx. Má kompresiu H.265+, výstup HDMI a VGA vo Full HD, 4 alarmové vstupy, AI detekciu osôb a vzdialený prístup z mobilu bez verejnej IP adresy.

Je to cenovo najdostupnejší z našich hybridných rekordérov – vhodný DVR rekordér pre rodinný dom, chatu, garáž, malú prevádzku alebo sklad a na výmenu starého 4-kanálového DVR. Existujúce koaxiálne rozvody a analógové kamery ponecháte a podľa potreby doplníte IP kamery – všetko na jednom rekordéri a v jednej aplikácii. Montážne firmy ocenia ovládanie otočných kamier po koaxe (UTC) a nízky príkon do 7 W.

Hlavné výhody hybridného rekordéra XVR3004

• 4× BNC vstup pre kamery AHD, HD-TVI (2.0 aj 3.0), HD-CVI a klasické analógové kamery (960H); prijme aj 8MPx kamery (záznam v režime 8MP Lite).
• IP kamery cez ONVIF – k 4 analógovým 2 IP kamery, v zmiešanom režime 2 analógové + 7 IP, v čisto IP režime až 16 IP kamier (max. 5 MPx).
• IP kamery v plných 25 sn./s – 5 MPx až 8 kamier, 4 MPx a 3 MPx až 12 kamier, 1080p a nižšie rozlíšenia všetkých 16.
• HDMI + VGA vo Full HD (1920 × 1080) – obraz na televízore aj monitore, delenie obrazovky 1/4/9/16.
• H.265 / H.265+ – úspora miesta na disku, 1× SATA disk do 8 TB.
• 4 alarmové vstupy a 1 výstup – drôtové čidlá, prepojenie so zabezpečovacím systémom alebo sirénou.
• Otočné kamery – RS485 (Pelco-D / Pelco-P) aj ovládanie po koaxe (UTC) bez ďalšieho kábla.
• Detekcia osôb (AI) – menej planých poplachov od pohybu stromov, zvierat a svetiel.
• Vzdialený prístup P2P – mobilná aplikácia V247 / BitVision, PC softvér iVMS320, bez verejnej IP adresy.
• Menu v češtine (slovenčinu výrobca neponúka), zvuk po koaxiálnom kábli (AOC) a príkon do 7 W bez disku.

Koľko a akých kamier XVR3004 nahrá

Rekordér ponúka tri kombinácie analógových a IP kamier. Vyberiete ju v menu podľa toho, aké kamery máte – zmena je otázkou jedného nastavenia:

Režim

Analógové kamery (AHD/TVI/CVI)

IP kamery (max. 5 MPx)

Predvolený 4 2

Zmiešaný (analóg + sieť) 2 7

Čisto IP 16 (celkový prichádzajúci tok do 48 Mb/s)

Rýchlosť záznamu IP kamier (H.265, PAL) 5 MPx: 8 kamier × 25 sn./s, 4 MPx a 3 MPx: 12 kamier × 25 sn./s, 1080p, 960p, 720p a D1: 16 kamier × 25 sn./s.

Rýchlosť záznamu analógových kamier (PAL, 4 kanály)

• Plynulých 25 sn./s na všetkých 4 kanáloch má rozlíšenie 720p, 960H a v režime Lite aj 1080N. Vyššie rozlíšenie nahráva úspornejšie: 1080p 15 sn./s, 3 MPx 9 sn./s, 4 MPx 8 sn./s, 5 MPx 6 sn./s a 8MPx kamery v režime 8MP Lite (1920 × 2160) 8 sn./s. Úsporné rozlíšenia Lite: 5MP Lite 10 sn./s, 4MP Lite 15 sn./s, 3MP Lite 18 sn./s.
• Praktický tip: ak potrebujete plynulý záznam vo vyššom rozlíšení, pripojte na dôležité miesta IP kamery 5 MPx (25 sn./s). Ak chcete 4K (8MPx) kamery alebo plynulejšie analógové kamery 5 MPx (12 sn./s), zvoľte o triedu vyšší .

Zapojenie rekordéra krok za krokom

• Pripojte analógové kamery AHD, HD-TVI, HD-CVI alebo klasické (CVBS) do 4 vstupov BNC – koaxiálnym káblom, hotovým káblom BNC + napájanie alebo cez balun po kábli UTP. Existujúcu kabeláž a napájanie kamier môžete ponechať.
• Pripojte monitor alebo televízor cez HDMI či VGA, USB myš a kábel do routera.
• Doplňte IP kamery cez PoE switch do rovnakej siete – rekordér ich pridá automaticky alebo vyhľadaním v sieti (ONVIF); v menu zvolíte kombináciu kanálov (4 + 2, 2 + 7 alebo 16 IP).
• Vložte disk a spustite sprievodcu – nastaví čas, sieť, disk a kamery; v aplikácii V247 potom načítate QR kód z menu rekordéra.
• Nastavte upozornenia – detekcia osôb, alarmové vstupy, e-mail so snímkou a push notifikácie do mobilu.

Aký veľký disk do rekordéra zvoliť

XVR3004 má jednu pozíciu pre SATA disk 2,5" alebo 3,5" do 8 TB; po zaplnení nahráva v nekonečnej slučke a najstarší záznam prepisuje. Orientačná dĺžka nepretržitého záznamu pri priemernom toku 2 Mb/s na kameru (H.265):

Počet kamier

Disk 1 TB

Disk 2 TB

Disk 4 TB

Disk 8 TB 4 kamery cca 11 dní cca 23 dní cca 46 dní cca 3 mesiace 6 kamier (4 + 2 IP) cca 7 dní cca 15 dní cca 30 dní cca 61 dní 9 kamier (2 + 7 IP) cca 5 dní cca 10 dní cca 20 dní cca 41 dní 16 IP kamier cca 2 dni cca 5 dní cca 11 dní cca 23 dní

Skutočný tok závisí od rozlíšenia, snímkovania a ruchu v scéne; nahrávaním len pri pohybe alebo alarme a kompresiou H.265+ predĺžite archiváciu výrazne.

Čo k rekordéru dokúpiť

• Pevný disk (nie je súčasťou, max. 8 TB) – , alebo .
• Analógové kamery – ; 8MPx kamery a XVR3004 nahrá v režime 8MP Lite. Ďalšie nájdete v kategórii .
• IP kamery do 5 MPx – napr. , , alebo .
• Napájanie IP kamier – alebo .
• Kabeláž pre analógové kamery – , , alebo .
• Otočné analógové PTZ kamery – ovládací (RS485).
• Zvuk – do audio vstupu RCA.
• Obraz na viacerých monitoroch – .
• Záložný zdroj – ; rekordér má príkon do 7 W bez disku.

ONVIF, RTSP a kamery iných značiek

• IP kamery pridáte automaticky alebo vyhľadaním v sieti. Vďaka ONVIF pripojíte statické aj PTZ IP kamery prakticky ľubovoľných značiek (ZONEWAY, Hikvision, Dahua a ďalšie), nahrávať je možné aj RTSP stream z adresy kamery. Pamätajte na limit rekordéra: IP kamery do 5 MPx a v čisto IP režime celkový prichádzajúci tok do 48 Mb/s.
• Rekordér je otvorený aj ďalším systémom: obraz kanálov je možné cez RTSP stream (pri IP kamerách aj cez ONVIF) odovzdať do nahrávacích a dohľadových programov Synology Surveillance Station, Milestone XProtect alebo Blue Iris alebo do inteligentnej domácnosti Home Assistant, Loxone či Fibaro.
• Otočné kamery: RS485 a ovládanie po koaxe

Analógové AHD/TVI/CVI otočné kamery ovládate cez RS485 (Pelco-D, Pelco-P, 110–921 600 Bd, adresa 0–255) alebo priamo po koaxiálnom kábli (UTC) – bez ďalšieho vodiča. IP PTZ kamery ovládate po sieti cez ONVIF. Rekordér dokáže natáčanie do všetkých smerov, zoom, prednastavené pozície s dobou zotrvania a ich automatické prechádzanie – priestor tak stráži sám. Priblíženie otočnej kamery ovládate aj z mobilu.

Alarmové vstupy, detekcia pohybu a osôb

Rekordér má 4 drôtové alarmové vstupy pre čidlá (PIR, magnetické kontakty) a 1 alarmový výstup, napr. pre sirénu alebo vstup zabezpečovacieho systému. Detekcia pohybu stráži 4 kanály (v čisto IP režime 16), AI detekcia osôb obmedzí plané poplachy. Na udalosť rekordér reaguje záznamom, e-mailom so snímkou, hláškou na obrazovke, bzučiakom a push notifikáciou do mobilu pri detekcii pohybu. Režimy záznamu: ručne, podľa časového plánu, pri pohybe, pri alarme a inteligentný.

Záznam zvuku

Zvuk nahráte cez audio vstup RCA (napr. z mikrofónu MIC1), z analógových kamier s mikrofónom po koaxiálnom kábli (AOC) aj z IP kamier. Zvuk sa prenáša spolu s obrazom aj pri vzdialenom sledovaní, 1× RCA výstup slúži na odposluch cez zosilňovač s reproduktorom (aj vonkajším). Obojsmernú komunikáciu (intercom) tento rekordér nepodporuje – ak ju potrebujete, zvoľte sieťový s IP kamerami s mikrofónom a reproduktorom.

• Vzdialený dohľad: mobilná aplikácia V247, BitVision a PC softvér iVMS320
• Rekordér sledujete a ovládate odkiaľkoľvek. P2P pripojenie cez sériové číslo a heslo funguje bez verejnej IP adresy a služba je zadarmo: rekordér pripojíte do routera, v aplikácii načítate QR kód z menu rekordéra a zadáte heslo – nastavenie zvládne aj laik za pár minút.

• V247 (Android, iOS) – aktuálna mobilná aplikácia odporúčaná výrobcom (v češtine).
• BitVision – predchádzajúca mobilná aplikácia v češtine (preklad pre vás zabezpečil ELETUR), ktorú poznajú majitelia starších zariadení; na mobile prehráte až 4 kanály súčasne.
• iVMS320 (Windows, macOS) – PC softvér zadarmo pre viac rekordérov a kamier ZONEWAY naraz.
• Webový prehliadač – Edge, Chrome, Firefox alebo Safari.

Mobilná aplikácia V247 pre kamery a rekordéry ZONEWAY (video v češtine):

Pripojenie rekordéra k aplikácii V247 a základné funkcie (video v angličtine):

Mobilná aplikácia BitVision pre kamery a rekordéry ZONEWAY (video v češtine):

PC softvér iVMS320 pre kamery a rekordéry ZONEWAY (video v češtine):

Ukážka webového rozhrania kamery ZONEWAY v prehliadači:

Menu rekordéra v češtine – rozhranie verzie 6.0

Menu rekordéra je v češtine (slovenčinu výrobca neponúka), na výber je ďalších viac ako 20 jazykov, napríklad angličtina. Vzhľadom aj štruktúrou je ovládanie menu podobné rekordérom Hikvision, takže sa v ňom rýchlo zorientujete. Ovládate ho myšou cez USB priamo na monitore, cez webový prehliadač alebo na diaľku. Sprievodca pri prvom spustení prevedie nastavením času, siete, disku a kamier, priamo zo živého obrazu prehráte posledných 5 minút vybranej kamery. Firmvér je možné aktualizovať aj cez internet.

Video ukážka rozhrania rekordérov ZONEWAY verzie 6.0 (video v češtine):

Nastavenie času a stiahnutie záznamu (ukážka zo staršej verzie menu 5.0 – postup je obdobný, video v češtine):

Vyhľadávanie, prehrávanie a zálohovanie záznamu

Záznam nájdete podľa kanála, dátumu a času alebo podľa pohybu a na časovej osi nahrávania. Prehrávať je možné zrýchlene, spomalene, dozadu aj po snímkach, s digitálnym zoomom a na celú obrazovku; vzdialene aj v mobile až 4 kanály súčasne. Zálohujete na USB flash disk alebo externý disk (FAT32) cez 2 porty USB 2.0, po sieti, na FTP alebo do cloudu (Dropbox, Google Drive) – a z aplikácie či počítača si záznam stiahnete, nech ste od rekordéra jeden alebo tisíc kilometrov. Záznam exportujete aj v obľúbenom formáte AVI, ktorý prehráte v bežnom prehrávači videa.

Ochrana záznamu pri krádeži rekordéra

Pri vlámaní môže zlodej rekordér odniesť alebo zničiť. Aby dôkazy nezmizli s ním, nastavte odosielanie snímok udalostí e-mailom a zálohu na FTP server alebo do cloudu (Dropbox, Google Drive) mimo objektu, prípadne rekordér umiestnite na skryté miesto.

Kedy zvoliť iný rekordér

Parameter

XVR3004 (tento)

XVR2104

Analógové kamery 8 MPx 8MP Lite (1920 × 2160), 8 sn./s plné 4K (3840 × 2160), 8 sn./s

Analóg
