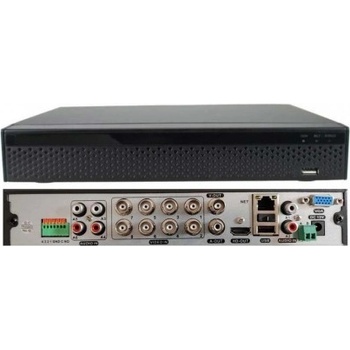

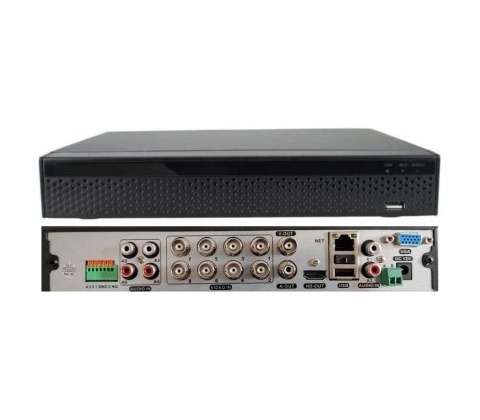

ZONEWAY XVR2108

Hybridný DVR/XVR rekordér pre AHD aj IP kamery – ZONEWAY XVR2108

ZONEWAY XVR2108 je hybridný rekordér na kamery (XVR), ktorý nahráva súčasne až 8 analógových kamier AHD, TVI, CVI na koaxiálnom kábli aj IP kamery po sieti – v čisto IP režime až 16 IP kamier. Má výstup 4K HDMI, kompresiu H.265+, 4 alarmové vstupy a ovládanie otočných kamier cez RS485 aj po koaxe.

Je to ideálny DVR rekordér na modernizáciu starších kamerových systémov: existujúce koaxiálne rozvody a analógové kamery ponecháte a postupne doplníte moderné IP kamery – všetko na jednom rekordéri, v jednej aplikácii. Oceníte ho v rodinných domoch, firmách, skladoch a na farmách aj ako inštalačná firma pri výmene starého DVR.

Hlavné výhody hybridného rekordéra XVR2108 8× BNC vstup pre kamery AHD, HD-TVI (2.0 aj 3.0), HD-CVI až 8 MPx a klasické analógové kamery (960H).

IP kamery cez ONVIF – k 8 analógovým ešte 4 IP kamery, alebo až 16 IP kamier v čisto IP režime.

IP kamery v plných 25 sn./s – 8 MPx (4K) až 9 kamier, 5 MPx až 12 kamier, do 4 MPx všetkých 16.

HDMI až 4K (3840 × 2160) + VGA – obraz na televízore aj monitore, delenie 1/4/8/9/16.

H.265 / H.265+ – úspora miesta na disku, 1× SATA disk do 8 TB. 4 alarmové vstupy a 1 výstup – drôtové čidlá, prepojenie so zabezpečovacím systémom alebo sirénou.

Otočné kamery – RS485 (Pelco-D / Pelco-P) aj ovládanie po koaxe (UTC) bez ďalšieho kábla.

Detekcia osôb (AI) – menej planých poplachov od pohybu stromov a svetiel.

Vzdialený prístup P2P – mobilná aplikácia V247 / BitVision, PC softvér iVMS320, bez verejnej IP adresy.

Menu v češtine (slovenčinu výrobca neponúka) a zvuk po koaxiálnom kábli (AOC).

Koľko a akých kamier XVR2108 nahrá

Rekordér dokáže niekoľko kombinácií analógových a IP kamier. Vyberiete ju v menu podľa toho, aké kamery máte:

Režim

Analógové kamery (AHD/TVI/CVI)

IP kamery (max. 8 MPx)

Predvolený 8 4

Hybridný 6 / 4 / 2 8 / 10 / 12

Čisto IP 16 (celkový prichádzajúci tok do 80 Mb/s)

Rýchlosť záznamu IP kamier (H.265, PAL) 8 MPx (4K): 9 kamier × 25 sn./s, 5 MPx: 12 kamier × 25 sn./s, 4 MPx, 3 MPx, 1080p, 960p, 720p a D1: 16 kamier × 25 sn./s.

Rýchlosť záznamu analógových kamier (PAL, 8 kanálov)

• Plynulých 25 sn./s na všetkých 8 kanáloch má rozlíšenie 720p, 960H a v režime Lite aj 1080N. Vyššie rozlíšenie nahráva úspornejšie: 1080p 15 sn./s, 3 MPx 9 sn./s, 4 MPx 8 sn./s, 5 MPx 6 sn./s a 8MPx kamery v režime 8MP Lite (1920 × 2160) 8 sn./s. V režime Lite: 5MP Lite 10 sn./s, 4MP Lite 15 sn./s, 3MP Lite 18 sn./s.
• Praktický tip: ak potrebujete plynulý záznam vo vysokom rozlíšení, pripojte na dôležité miesta IP kamery (25 sn./s aj v 8 MPx); analógové kamery s vysokým rozlíšením sa hodia tam, kde stačí ostrý detail s nižšou plynulosťou.

Modernizácia starého kamerového systému

Zistite typ existujúcich kamier – AHD, HD-TVI, HD-CVI alebo klasické analógové (CVBS) s konektorom BNC; všetky XVR2108 nahrá. Existujúce koaxiálne káble aj napájanie kamier môžete ponechať.

Vymeňte starý DVR za XVR2108 – kamery pripojíte do 8 vstupov BNC, rekordér pripojíte k monitoru cez HDMI alebo VGA a káblom do routera.

Doplňte IP kamery tam, kde chcete ostrejší a plynulejší obraz – cez PoE switch do rovnakej siete; v menu zvolíte kombináciu kanálov (napr. 6 analógových + 8 IP).

Vložte disk a zapnite vzdialený prístup – sprievodca nastaví čas, disk a sieť, v aplikácii V247 načítate QR kód.

Nastavte upozornenia – detekcia osôb, alarmové vstupy, e-mail so snímkou a push notifikácie do mobilu.

Dlhšie trasy zvládnete s balunmi po kábli UTP alebo po koaxe (pozri príslušenstvo nižšie). Starý systém tak získa HD obraz, aplikáciu v mobile a IP kamery bez nákladnej výmeny kabeláže.

Aký veľký disk do rekordéra zvoliť

XVR2108 má jednu pozíciu pre SATA disk 2,5" alebo 3,5" do 8 TB; po zaplnení nahráva v nekonečnej slučke. Orientačná dĺžka nepretržitého záznamu pri priemernom toku 2 Mb/s na kameru (H.265):

Počet kamier

Disk 2 TB

Disk 4 TB

Disk 8 TB 4 kamery cca 23 dní cca 46 dní cca 3 mesiace 8 kamier cca 11 dní cca 23 dní cca 46 dní 12 kamier cca 7 dní cca 15 dní cca 30 dní

Skutočný tok závisí od rozlíšenia, snímkovania a ruchu v scéne; nahrávaním len pri pohybe alebo alarme a kompresiou H.265+ predĺžite archiváciu výrazne.

Kompatibilné kamery a príslušenstvo

Analógové 4K kamery ZONEWAY – a , ďalej .

IP kamery pre sieťové kanály – napr. , alebo ; napája ich alebo .

Kabeláž pre analógové kamery – , , alebo .

Otočné analógové PTZ kamery – ovládací (RS485).

Zvuk – do audio vstupu RCA.

Pevný disk – , alebo (disk nie je súčasťou, max. 8 TB).

Záložný zdroj – ; rekordér má príkon do 10 W bez disku.

ONVIF, RTSP a kamery iných značiek

IP kamery pridáte automaticky alebo vyhľadaním v sieti. Vďaka ONVIF pripojíte statické aj PTZ IP kamery prakticky ľubovoľných značiek (ZONEWAY, Hikvision, Dahua a ďalšie), nahrávať je možné aj RTSP stream z adresy kamery.

• Rekordér je otvorený aj ďalším systémom: obraz kanálov je možné cez RTSP stream (pri IP kamerách aj cez ONVIF) odovzdať do nahrávacích a dohľadových programov Synology Surveillance Station, Milestone XProtect alebo Blue Iris alebo do inteligentnej domácnosti Home Assistant, Loxone či Fibaro.
• Otočné kamery: RS485 a ovládanie po koaxe

Analógové AHD/TVI/CVI otočné kamery ovládate cez RS485 (Pelco-D, Pelco-P, 110–921 600 Bd, adresa 0–255) alebo priamo po koaxiálnom kábli (UTC) – bez ďalšieho vodiča. IP PTZ kamery ovládate po sieti cez ONVIF. Rekordér dokáže natáčanie do všetkých smerov, zoom, prednastavené pozície s dobou zotrvania a ich automatické prechádzanie – priestor tak stráži sám.

Alarmové vstupy, detekcia pohybu a osôb

Rekordér má 4 drôtové alarmové vstupy pre čidlá (PIR, magnetické kontakty) a 1 alarmový výstup, napr. pre sirénu alebo vstup zabezpečovacieho systému. Detekcia pohybu stráži 12 kanálov (v čisto IP režime 16), AI detekcia osôb obmedzí plané poplachy. Na udalosť rekordér reaguje záznamom, e-mailom so snímkou, hláškou na obrazovke, bzučiakom a push notifikáciou do mobilu pri detekcii pohybu.

Záznam zvuku

Zvuk nahráte cez audio vstup RCA (napr. z mikrofónu MIC1), z analógových kamier s mikrofónom po koaxiálnom kábli (AOC) aj z IP kamier. Zvuk sa prenáša aj pri vzdialenom sledovaní, 1× RCA výstup slúži na odposluch cez zosilňovač s reproduktorom. Obojsmernú komunikáciu (intercom) tento rekordér nepodporuje – ak ju potrebujete, zvoľte sieťový s IP kamerami s mikrofónom a reproduktorom.

• Vzdialený dohľad: mobilná aplikácia V247, BitVision a PC softvér iVMS320
• Rekordér sledujete a ovládate odkiaľkoľvek. P2P pripojenie funguje bez verejnej IP adresy: rekordér pripojíte do routera, v aplikácii načítate QR kód z menu rekordéra a zadáte heslo – nastavenie zvládnete za pár minút.

V247 (Android, iOS) – aktuálna mobilná aplikácia odporúčaná výrobcom.

BitVision – predchádzajúca mobilná aplikácia v češtine (preklad pre vás zabezpečil ELETUR), ktorú poznajú majitelia starších zariadení; na mobile prehráte až 4 kanály súčasne. iVMS320 (Windows, macOS) – PC softvér zadarmo pre viac rekordérov a kamier ZONEWAY naraz.

Webový prehliadač – Edge, Chrome, Firefox alebo Safari.

Mobilná aplikácia BitVision pre kamery a rekordéry ZONEWAY (video v češtine):

Pripojenie rekordéra k aplikácii V247 a základné funkcie (video v angličtine):

PC softvér iVMS320 pre kamery a rekordéry ZONEWAY:

Ukážka webového rozhrania kamery ZONEWAY v prehliadači:

Menu rekordéra v češtine – rozhranie verzie 6.0

Menu rekordéra je v češtine (slovenčinu výrobca neponúka), na výber je ďalších viac ako 20 jazykov, napríklad angličtina. Vzhľadom aj štruktúrou je ovládanie menu podobné rekordérom Hikvision, takže sa v ňom rýchlo zorientujete. Ovládate ho myšou cez USB priamo na monitore, cez webový prehliadač alebo na diaľku. Sprievodca pri prvom spustení prevedie nastavením času, siete, disku a kamier, priamo zo živého obrazu prehráte posledných 5 minút vybranej kamery. Firmvér je možné aktualizovať aj cez internet.

Video ukážka rozhrania rekordérov ZONEWAY verzie 6.0 (video v češtine):

Nastavenie času a stiahnutie záznamu (ukážka zo staršej verzie menu 5.0 – postup je obdobný):

Vyhľadávanie, prehrávanie a zálohovanie záznamu

Záznam nájdete podľa kanála, dátumu a času, pohybu, alarmu alebo štítku a na časovej osi. Prehrávať je možné synchrónne viac kamier, zrýchlene, spomalene, dozadu aj po snímkach, s digitálnym zoomom. Zálohujete na USB flash disk alebo externý disk (FAT32), po sieti, na FTP alebo do cloudu (Dropbox, Google Drive) – a z aplikácie si záznam stiahnete do mobilu alebo počítača, nech ste kdekoľvek. Záznam exportujete aj v obľúbenom formáte AVI, ktorý prehráte v bežnom prehrávači videa. Po zaplnení disku sa najstarší záznam automaticky prepisuje.

Aby dôkazy nezmizli s rekordérom, nastavte odosielanie snímok udalostí e-mailom a zálohu na FTP server alebo do cloudu (Dropbox, Google Drive) mimo objektu.

Kedy zvoliť iný rekordér

Len 4 analógové kamery – menší hybridný . 16 analógových kamier – hybridný .

Len IP kamery, gigabitová sieť, AI inteligentné udalosti a obojsmerné audio – sieťový .

Podpora pre kamery a rekordéry ZONEWAY – integrácia, aplikácie a firmvér

Ku všetkým našim kamerám a rekordérom ZONEWAY ponúkame v záložke Na stiahnutie návody v češtine, PC program a mobilné aplikácie, nástroj na vyhľadanie zariadení v sieti a firmvér. Pre inštalačné firmy a integrátorov uvádzame aj údaje na napojenie na ďalšie systémy:

• RTSP stream kamery – hlavný stream rtsp://IP-adresa:554/0, vedľajší stream rtsp://IP-adresa:554/1.
• RTSP stream z rekordéra NVR/XVR – rtsp://IP-adresa:554/00: prvá číslica je kanál (0 = kanál 1), druhá stream (0 = hlavný, 1 = vedľajší).

ONVIF – kamery ZONEWAY podporujú ONVIF Profile S a T, novšie modely aj G a M; presnú verziu nájdete v technickej špecifikácii konkrétnej kamery.

Aplikácie – mobilná aplikácia V247 a PC program iVMS247 (Windows, macOS, Linux) pre rozhranie 6.0 aj 7.0; staršie BitVision a iVMS320 fungujú ďalej.

Firmvér – zariadenie si samo overí najnovší firmvér a v menu ho aktualizujete jedným kliknutím.

Zabudnuté heslo – obnova cez e-mail, bezpečnost
