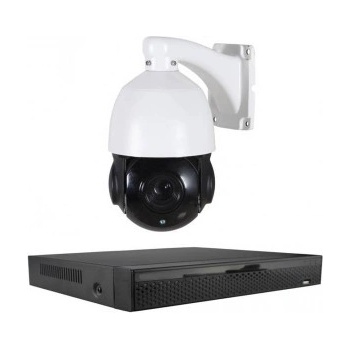

ZONEWAY SET1

Kamerový set s PTZ kamerou ZONEWAY INP6D22XC50+ (18x zoom) a 4K rekordérom XVR2104

• Kamerový set ZONEWAY SET1 tvorí vonkajšia 5MPx PTZ kamera INP6D22XC50+ (18x zoom, IR 80 m) a 4K rekordér XVR2104. Pre firmy, areály, farmy, parkoviská a väčšie pozemky: jedna otočná kamera ustráži veľký priestor, rekordér nahráva nepretržite.
• Kamera na diaľku priblíži osobu alebo vozidlo a sama prechádza nastavené pozície – pokryje priestor, na ktorý by inak bolo potrebných viac pevných kamier. Rekordér ukladá záznam na disk, posiela upozornenia do mobilu a obraz sledujete cez aplikáciu V247 bez verejnej IP adresy. Set môže rásť: k rekordéru neskôr pripojíte ďalšie analógové aj IP kamery.
• Typické použitie: rozľahlé areály a firemné dvory, parkoviská, sklady, poľnohospodárske a stavebné objekty, vjazdy a brány.

Čo je v sete 1× PTZ kamera ZONEWAY INP6D22XC50+ – vonkajšia kovová 5MPx speed dome s 18x optickým zoomom, IR prísvitom až 80 m a zabudovaným PoE; v balení držiak na stenu a napájací adaptér 12 V. 1× hybridný 4K rekordér ZONEWAY XVR2104 – nahráva analógové aj IP kamery, výstup HDMI 4K, jeden SATA disk do 8 TB; v balení napájací adaptér 12 V, SATA káble, USB myš a skrutky.

Pevný disk nie je súčasťou – kapacitu 1, 2 alebo 3 TB zvolíte priamo na karte produktu.

PTZ kamera ZONEWAY INP6D22XC50+ – 18x zoom, sledovanie osôb a IR 80 m

Vonkajšia kovová IP PTZ kamera (speed dome) s motorickým zoomom a automatickým ostrením. Obraz sníma 5MPx snímač SONY STARVIS (1/2,8" CMOS, progresívne snímanie) v rozlíšení 2592 × 1944 s kompresiou H.265. 18x optický zoom priblíži vzdialenú osobu alebo vozidlo, autofokus obraz po priblížení doostrí a v prípade potreby je možné doostriť aj ručne.

Otáčanie 360° bez dorazu rýchlosťou až 80°/s a nakláňanie rýchlosťou až 30°/s – kamera sa rýchlo natočí tam, kde sa niečo deje. 220 prednastavených pozícií a 8 hliadkových trás, každá až s 20 bodmi. Hliadku kamera prechádza sama aj bez rekordéra; s rekordérom ZONEWAY určíte jednotlivé body a dobu zotrvania na nich.

AI sledovanie osôb (3D human tracking) – osobu v zábere kamera automaticky sleduje; účinný dosah 5–50 m pri rýchlosti pohybu osoby 3–12 km/h. Ďalej detekcia narušenia oblasti a detekcia alarmu.

Nočné videnie až 80 m – 6 IR LED ∅ 35 mm, automatické prepínanie deň/noc s mechanickým IR-CUT filtrom.

Zabudované PoE – napájanie aj dáta jedným káblom; alternatívne napájací adaptér 12 V DC / 3 A z balenia.

Zabudovaný mikrofón a audio vstup, slot na microSD kartu (karta nie je súčasťou).

Krytie IP66, prevádzka vonku pri −20 až +55 °C, prepäťová ochrana 6 000 V.

Privátne zóny zakryjú časti obrazu, ktoré snímať nechcete (napr. susedný pozemok); detekcia pohybu v zónach s nastaviteľnou citlivosťou a časovým plánom.

Vďaka ONVIF (Profile S, T) kameru pripojíte aj k rekordérom iných značiek; vyskúšané s rekordérmi a NAS HIKVISION, DAHUA, SYNOLOGY, MILESIGHT a ZONEWAY.

Rekordér ZONEWAY XVR2104 – hybridný 4K záznam s ovládaním PTZ

• XVR2104 je hybridný rekordér: nahráva analógové kamery AHD, TVI a CVI až 8 MPx po koaxiálnom kábli aj IP kamery až 8 MPx cez sieť. PTZ kameru zo setu ovláda cez sieť prostredníctvom ONVIF – natáčanie do všetkých smerov, zoom, prednastavené pozície s dobou zotrvania a ich automatické prechádzanie, takže priestor stráži sám. Priblíženie otočnej kamery ovládate aj z mobilu.
• Kanály: 4 analógové + 4 IP kamery, 2 analógové + 7 IP kamier, alebo až 16 IP kamier (celkový prichádzajúci tok do 80 Mb/s).

HDMI až 4K (3840 × 2160), VGA a CVBS – obraz na 4K televízore, monitore aj staršom analógovom monitore, delenie 1/4/8/9/16.

H.265 / H.265+ šetrí miesto na disku; jeden SATA disk 2,5" alebo 3,5" do 8 TB. Po zaplnení rekordér nahráva v nekonečnej slučke a prepisuje najstarší záznam.

Režimy záznamu: ručne, podľa časového plánu (aj nepretržite), pri pohybe a pri alarme.

AI detekcia osôb obmedzí falošné poplachy od pohybu stromov, zvierat a svetiel. 4 alarmové vstupy a 1 výstup – drôtové snímače (PIR, magnetické kontakty), prepojenie so zabezpečovacím systémom (EZS) alebo sirénou. 4 audio vstupy RCA, záznam zvuku aj z IP kamier, 1 audio výstup.

E-mail so snímkou pri udalosti aj pri strate obrazu alebo systémovej chybe, napr. poruche disku – o poruche sa dozviete včas.

Zálohovanie na USB, cez sieť, na FTP alebo do cloudu (Dropbox, Google Drive), export vo formáte AVI.

Menu v češtine a ďalších jazykoch (viac ako 20), ovládanie myšou priamo na monitore; napájanie 12 V DC / 2 A, príkon do 10 W bez disku.

Ako set zapojiť

Montáž kamery – kameru upevnite na stenu držiakom z balenia, pod strop s držiakom na strop, ktorý zvolíte na karte.

Napájanie kamery – najjednoduchší je PoE switch alebo PoE injektor: napájanie aj dáta vedie jeden kábel. PTZ kamera má vyšší príkon, preto zvoľte PoE s dostatočným výkonom (Hi-PoE / PoE++). Druhou možnosťou je napájací adaptér 12 V DC / 3 A z balenia a sieťový kábel. Rekordér IP kamery nenapája (nemá vstavané PoE) – výhodou je, že switch pri poruche ľahko vymeníte.

Rekordér – vložte SATA disk (káble a skrutky sú v balení), rekordér pripojte káblom do routera v rovnakej sieti ako kameru a cez HDMI k televízoru alebo monitoru (prípadne VGA). Pripojte USB myš a napájací adaptér.

Prvé spustenie – sprievodca nastaví čas, sieť a disk; IP kameru pridáte automaticky alebo vyhľadaním v sieti.

Vzdialený prístup – v aplikácii V247 načítate QR kód z menu rekordéra a zadáte heslo. Verejná IP adresa nie je potrebná.

Stráženie – uložte prednastavené pozície, nastavte hliadku s dobou zotrvania, detekciu osôb a upozornenia (push notifikácie, e-mail so snímkou).

Rozšírenie systému a voľby na karte

Set je základ, ktorý môžete postupne rozširovať. Kamera zo setu obsadí jeden IP kanál rekordéra – v predvolenom režime zostávajú 4 analógové a 3 IP kanály, v zmiešanom režime 2 analógové a 6 IP kanálov, v čisto IP režime miesto pre ďalších 15 IP kamier.

Ďalšie analógové kamery – AHD, HD-TVI, HD-CVI až 8 MPx aj klasické analógové (960H) s konektorom BNC; využijete aj existujúcu koaxiálnu kabeláž. Napríklad analógové 8MPx kamery ZONEWAY HD935 (bullet) alebo HD925 (dome).

Ďalšie IP kamery až 8 MPx cez ONVIF, napríklad ZONEWAY NC961+ (dome s 5x zoomom), NC962 (ColorVu), NC971 (bullet s 5x zoomom) alebo NC981 (bullet); napája ich PoE switch 4+1 alebo 8+1.

Pevný disk – na karte zvolíte 1 TB, 2 TB alebo 3 TB; rekordér prijme jeden SATA disk až 8 TB.

Držiak na strop – voľba na karte na montáž pod strop alebo prístrešok; v balení je štandardne držiak na stenu. Ako príslušenstvo je k dispozícii aj rohový držiak pre PTZ kamery (kód 0201A) a stĺpový držiak B270 (kód 0201B).

Voliteľná výbava kamery – na karte možno ku kamere pridať zabudované HIGH PoE (Hi-PoE), obojsmerné audio (AUDIO I/O) alebo alarmový vstup a výstup (ALARM I/O). AUDIO I/O a ALARM I/O nemožno kombinovať – vždy len jedna z možností.

Wi-Fi spoj LOCO M2 – voľba na karte (1 alebo 2 moduly) pre kameru, ku ktorej nie je možné viesť sieťový kábel, napr. na vzdialenej budove alebo pri bráne. Kameru na mieste napája adaptér 12 V z balenia alebo PoE injektor.

Ovládací 3D pult s joystickom ZONEWAY SDK95 (kód A188) na pohodlné ručné ovládanie IP PTZ kamier ZONEWAY.

MicroSD karta do kamery a záložný zdroj UPS (napr. 650 VA) pre rekordér, ktorý má príkon do 10 W bez disku.

Orientačne: pri priemernom toku 2 Mb/s na kameru (H.265) pojme disk 1 TB nepretržitý záznam zo 4 kamier zhruba na 11 dní a disk 2 TB zhruba na 23 dní; s menším počtom kamier úmerne dlhšie. Skutočný tok závisí od rozlíšenia, snímkovania a ruchu v scéne. Nahrávaním len pri pohybe alebo alarme a kompresiou H.265+ archiváciu predĺžite.

Vzdialený prístup a aplikácie

Kameru aj rekordér sledujete a ovládate odkiaľkoľvek. Pripojenie P2P cez sériové číslo (QR kód) a heslo funguje bez verejnej IP adresy a služba je zadarmo. V mobile sledujete živý obraz aj záznam a ovládate tiež priblíženie otočnej kamery.

V247 (Android, iOS) – aktuálna mobilná aplikácia v češtine, odporúčaná výrobcom.

BitVision – predchádzajúca mobilná aplikácia, tiež v češtine, ktorú poznajú majitelia starších zariadení. iVMS320 (Windows, macOS) – PC softvér zadarmo, prepnuteľný do češtiny, pre viac rekordérov a kamier ZONEWAY naraz.

Webový prehliadač – Edge, Chrome, Firefox alebo Safari.

Pri udalosti rekordér nahráva, pošle e-mail so snímkou a pri detekcii pohybu push notifikáciu do mobilu. Kamera vie upozorňovať aj sama – push notifikáciou, e-mailom so snímkou alebo odoslaním snímok na FTP. Aby dôkazy nezmizli pri krádeži rekordéra, nastavte odosielanie snímok e-mailom a zálohu na FTP alebo do cloudu (Dropbox, Google Drive) mimo objektu.

Menu kamery aj rekordéra je v češtine a ďalších jazykoch (viac ako 20). Ovládanie menu je podobné, aké technik pozná z kamier HIKVISION.

Videoukážky

PTZ funkcie, zoom a ostrenie vrátane nočnej prevádzky

Otáčanie, približovanie, automatické ostrenie a prechádzanie medzi prednastavenými pozíciami. Na posúdenie obrazu nastavte kvalitu prehrávania videa na maximum – kamera sama nahráva v rozlíšení 5 MPx.

Rýchlosť otáčania

Ukážku mobilnej aplikácie V247 s rekordérom ZONEWAY nájdete na konci popisu.

Obsah balenia

PTZ kamera ZONEWAY INP6D22XC50+ držiak kamery na stenu napájací adaptér 12 V pre kameru (EU zástrčka) hybridný rekordér ZONEWAY XVR2104 napájací adaptér 12 V pre rekordér

SATA káble na pripojenie disku

USB myš skrutky na montáž disku

Z bezpečnostných dôvodov pri preprave sa rekordér zo súpravy dodáva bez batérie.

Pevný disk nie je súčasťou balenia – kapacitu 1, 2 alebo 3 TB zvolíte na karte produktu, rovnako ako držiak na strop, Wi-Fi spoj LOCO M2 a voliteľnú výbavu kamery (HIGH PoE, AUDIO I/O alebo ALARM I/O).

Na stiahnutie

• Pre vývojárov a profesionálne systémové integrácie: .
• Ďalší softvér a dokumentácia ZONEWAY: .

Technická špecifikácia PTZ kamery ZONEWAY INP6D22XC50+

Kamera

ModelZONEWAY INP6D22XC50+

Typ kameryVonkajšia kovová IP PTZ kamera (speed dome)

Obrazový snímačSONY STARVIS IMX335 1/2,8" CMOS, progresívne snímanie

Rozlíšenie5 MPx (2592 × 1944 px)

Odstup signál/šum60 dB

Režim deň/nocAUTO, mechanický IR
