EONBOOM VR8DW

Kamerový set s 8 bielymi dome kamerami 5 MPx a rekordérom ZONEWAY XVR2108 – EONBOOM VR8DW

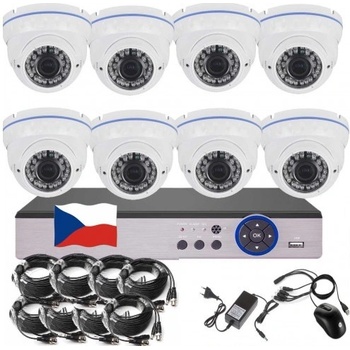

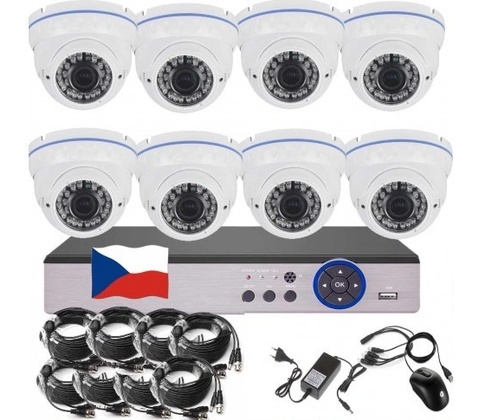

Kamerový set EONBOOM VR8DW je kompletný kamerový systém s nahrávaním s 8 bielymi vonkajšími dome kamerami 5 MPx (5MPx snímač CMOS 1/2,5", objektív 2,8–12 mm, IR prísvit 30 m), 8-kanálovým rekordérom ZONEWAY XVR2108, káblami a napájaním. Biele prevedenie sa hodí na svetlé fasády, podhľady aj do interiérov.

Ide o analógové HD kamery AHD/TVI/CVI – s rekordérom ich prepojíte kombinovaným káblom (koax + napájanie) s konektormi BNC a DC; hotové 20 m káble sú súčasťou setu. Set je určený všetkým, ktorí chcú jednoduchú montáž a rýchly nákup celej zostavy za rozumnú cenu – ako kamerový systém pre rodinný dom, chatu aj menšiu firmu. Rekordér má menu v češtine (rozhranie 6.0; slovenčinu výrobca neponúka), kompresiu H.265+, výstup HDMI až 4K aj VGA a vzdialený prístup P2P: obraz sledujete, rekordér ovládate a záznamy prehrávate v mobilnej aplikácii V247 alebo BitVision, v PC programe iVMS320 aj vo webovom prehliadači. Kamery s funkciou WDR a 3D redukciou šumu poskytujú kvalitný obraz aj v nepriaznivých a neštandardných svetelných podmienkach.

Hlavné výhody kamerového setu VR8DW

Kompletná zostava – 8 kamier, rekordér, 8 hotových káblov 20 m a napájací zdroj s rozbočovačmi; dokúpite len pevný disk. 5 MPx kamery (2592 × 1944 px) so snímačom CMOS 1/2,5" – nízky šum vďaka 3D redukcii šumu a čitateľný obraz aj za šera.

Varifokálny objektív 2,8–12 mm – záber nastavíte od širokého prehľadu po detail vchodu alebo vjazdu.

IR prísvit až 30 m, prepínanie deň/noc (ICR), WDR a kovové prevedenie s krytím IP66.

Rekordér ZONEWAY XVR2108 – 8 vstupov BNC pre kamery AHD/TVI/CVI a navyše až 4 IP kamery, H.265+, HDMI 4K + VGA.

AI detekcia osôb, detekcia pohybu, e-mail so snímkou a push notifikácie do mobilu. 4 alarmové vstupy a 1 výstup, ovládanie otočných kamier cez RS485 aj po koaxe (UTC).

Vzdialený prístup bez verejnej IP adresy – aplikácie V247 a BitVision, PC softvér iVMS320.

Menu v češtine (slovenčinu výrobca neponúka) a pevný disk SATA až 8 TB.

Kamery v sete: EONBOOM MHD-DNJ30-500 – 5 MPx, varifokál 2,8–12 mm

V sete VR8DW sú biele kamery EONBOOM MHD-DNJ30-500 (rovnaká kamera v tmavosivom prevedení, MHD-DVJ30-500, je v sete VR8D). Ide o vonkajšiu farebnú antivandal dome kameru 5 MPx v bielej farbe (MHD = Multi HD) so snímačom 5MPx CMOS 1/2,5" (K05) a maximálnym rozlíšením 2592 × 1944 px. Varifokálny objektív umožňuje plynulo nastaviť zorný uhol kamery v rozsahu ohniskovej vzdialenosti 2,8 až 12 mm. Kameru je možné prepnúť do nižšieho rozlíšenia 4 MPx, aby pracovala aj so staršími rekordérmi, prípadne do analógového režimu CVBS 960H (960 × 576 px).

Technológia HD-4v1 – štyri režimy prenosu po koaxe

Technológia HD-4v1 umožňuje prepnúť kameru do jedného zo 4 režimov prenosu videosignálu po koaxiálnom kábli:

AHD – pre rekordéry s technológiou AHD do rozlíšenia 5 MPx,

HD-TVI – pre rekordéry s technológiou HD-TVI do rozlíšenia 5 MPx (nazývanou aj HIKVISION TURBO HD),

HD-CVI – pre rekordéry s technológiou HD-CVI do rozlíšenia 5 MPx,

Analog (CVBS) – pre všetky typy analógových a hybridných DVR.

Rekordér XVR2108 zo setu prijme všetky tieto režimy. Vďaka tomu sa kamery hodia aj ako náhrada alebo doplnenie staršieho kamerového systému s DVR – ak váš rekordér podporuje daný štandard a rozlíšenie. Obrazové menu kamery (OSD) je možné ovládať z rekordéra po koaxiálnom kábli (UTC).

Obrazový snímač 5MPx a spracovanie obrazu

Kamera má 5MPx obrazový snímač CMOS 1/2,5" (K05) a obrazový procesor FH8538M, ktorý spracuje obraz v rozlíšení až 2592 × 1944 px. Digitálna 3D redukcia šumu (3D-DNR) udrží čistý obraz aj pri slabom osvetlení, WDR vyrovná prudké kontrasty svetla a tieňa a mechanický IR filter (ICR) automaticky prepína medzi farebným denným a čiernobielym nočným obrazom s IR prísvitom až 30 m. Menu kamery (OSD) ovládate po koaxiálnom kábli priamo z rekordéra (UTC). Výsledkom je kvalitný a čitateľný obraz cez deň aj v noci.

Ilustračná ukážka obrazu cez deň a v noci (v prehrávači zvoľte najvyššie rozlíšenie):

Funkcia WDR – široký dynamický rozsah

Funkcia WDR zabezpečí čitateľný obraz aj tam, kde je rozdiel medzi najsvetlejšou a najtmavšou časťou scény príliš veľký. Kamera s WDR sa hodí do prostredia s vysokým kontrastom osvetlenia – banky, kancelárske budovy, miestnosti s francúzskymi oknami alebo so svetlom oproti kamere. Využijete ju aj na parkoviskách a pri vjazdoch, napr. pri snímaní evidenčného čísla prichádzajúceho auta so zapnutými svetlami, alebo všade, kde je v zábere silný zdroj svetla.

Vlastnosti kamery MHD-DNJ30-500 rozlíšenie až 5 MPx (2592 × 1944 px), prepínateľné na 4 MPx a CVBS 960H farebná antivandal dome kamera AHD/TVI/CVI/CVBS s IR prísvitom, biela varifokálny objektív 2,8–12 mm s ručným nastavením

IR prísvit 850 nm s dosahom až 30 m (24 SMD IR LED) snímač 5MPx CMOS 1/2,5" (K05), procesor FH8538M, minimálne osvetlenie 0,01 lx pri F1.2 veľmi nízky šum v obraze vďaka 3D redukcii šumu (3D-DNR) skutočný režim deň/noc s prepínateľným IR filtrom (ICR)

WDR, kompenzácia protisvetla BLC/HSBLC, OSD menu ovládateľné po koaxe (UTC) nastavenie ľubovoľného smeru záberu robustné kovové prevedenie, krytie IP66 napájanie 12 V DC – v sete kamery napája spoločný zdroj s rozbočovačmi

Rekordér ZONEWAY XVR2108 – 8 kanálov pre AHD aj IP kamery

ZONEWAY XVR2108 je hybridný rekordér (XVR, v praxi často označovaný ako DVR rekordér) s 8 vstupmi BNC pre analógové HD kamery AHD, HD-TVI (2.0 aj 3.0), HD-CVI aj klasické analógové kamery 960H. Okrem ôsmich kamier zo setu prijme v predvolenom režime ešte 4 IP kamery po sieti (ONVIF, do 8 MPx). Nahráva s kompresiou H.265+ / H.265 (voliteľne H.264+ / H.264) na jeden pevný disk SATA 2,5" alebo 3,5" do 8 TB a obraz zobrazí cez HDMI až 4K (3840 × 2160) alebo VGA na televízore či monitore s delením obrazovky 1/4/8/9/16.

Koľko kamier rekordér zvládne

Rekordér dokáže niekoľko kombinácií analógových a IP kamier; zvolíte ju v menu. S ôsmimi kamerami zo setu platí predvolený režim 8 + 4:

Režim

Analógové kamery (AHD/TVI/CVI)

IP kamery (max. 8 MPx)

Predvolený 8 4

Hybridný 6 / 4 / 2 8 / 10 / 12

Čisto IP 16 (celkový prichádzajúci tok do 80 Mb/s)

Rýchlosť záznamu kamier zo setu

• Analógové kamery nahráva XVR2108 na všetkých 8 kanáloch (PAL) takto: 5 MPx 6 sn./s, v režime 5MP Lite 10 sn./s; 4 MPx 8 sn./s, v režime 4MP Lite 15 sn./s; 1080p 15 sn./s; plynulých 25 sn./s v rozlíšení 1080N, 720p a 960H. Doplnené IP kamery nahráva v 25 sn./s (v 8 MPx až 9 kamier, v 5 MPx až 12 kamier).
• Praktický tip: v plnom rozlíšení 5 MPx získate najviac detailov, pohyb je však trhanejší. Kde potrebujete plynulejší záznam, prepnite kameru na 4 MPx a rekordér do režimu Lite (15 sn./s), alebo na dôležité miesto doplňte IP kameru s plynulými 25 sn./s.

AI detekcia osôb, alarmy a upozornenia

Rekordér stráži detekciu pohybu na všetkých kamerách setu a podporuje AI detekciu osôb, ktorá obmedzí plané poplachy napr. od pohybu stromov alebo svetiel áut. Na udalosť reaguje záznamom, e-mailom so snímkou, hláškou na obrazovke, bzučiakom a push notifikáciou do mobilu (pri detekcii pohybu). Má 4 drôtové alarmové vstupy pre čidlá (PIR, magnetické kontakty) a 1 alarmový výstup, napr. pre sirénu alebo vstup zabezpečovacieho systému.

Otočné kamery a nastavenie kamier po koaxe

Analógové otočné kamery ovládate cez RS485 (Pelco-D, Pelco-P) alebo priamo po koaxiálnom kábli (UTC) bez ďalšieho vodiča, IP PTZ kamery po sieti cez ONVIF. Po koaxe (UTC) otvoríte z rekordéra aj menu kamier zo setu a upravíte obraz bez zásahu pri kamere.

Zvuk

Zvuk nahráte cez jeden audio vstup RCA rekordéra (napr. z mikrofónu s predzosilňovačom), po koaxiálnom kábli (AOC) z analógových kamier s mikrofónom aj z IP kamier. Výstup 1× RCA slúži na odposluch cez zosilňovač s reproduktorom. Obojsmernú komunikáciu (intercom) rekordér nepodporuje.

Kompresia H.265+ – dlhší záznam na rovnakom disku

Kompresia H.265+ vylepšuje kodek H.265 najvýraznejšie tam, kde sú splnené typické kritériá kamerového dohľadu: stabilné pozadie, na ktorom sa obraz mení len zriedka, hlavný záujem o objekty, ktoré sa po tejto nemennej scéne pohybujú, podstatná doba, keď sa objekty pohybujú len príležitostne, nepretržitý 24-hodinový dohľad, keď má obrazový šum relatívne veľký vplyv na kvalitu obrazu.

Pri splnení týchto podmienok sa v praxi ukázalo, že H.265+ dokáže znížiť dátový tok UHD videa až o 67 % v porovnaní s H.265. Klesá tým potrebná šírka pásma aj nároky a náklady na kapacitu úložiska.

Tri kľúčové technológie: kódovanie, šum a prenosová rýchlosť prediktívne kódovanie na základe pozadia alebo referenčnej snímky, digitálna redukcia šumu, dlhodobé riadenie prenosovej rýchlosti (bitrate).

Aký veľký disk ku kamerovému setu zvoliť

Pevný disk nie je súčasťou balenia – do rekordéra vložíte jeden disk SATA 2,5" alebo 3,5" do 8 TB; výrobca odporúča disky určené pre kamerové systémy. Po zaplnení rekordér nahráva v nekonečnej slučke a najstarší záznam automaticky prepíše. Orientačná dĺžka nepretržitého záznamu pri priemernom toku 2 Mb/s na kameru (H.265):

Počet kamier

Disk 1 TB

Disk 2 TB

Disk 4 TB

Disk 8 TB 8 kamier zo setu cca 6 dní cca 11 dní cca 23 dní cca 46 dní 8 kamier + 4 IP kamery cca 4 dni cca 7 dní cca 15 dní cca 30 dní

Skutočný tok závisí od rozlíšenia, snímkovania a ruchu v scéne; nahrávaním len pri pohybe alebo alarme a kompresiou H.265+ predĺžite archiváciu výrazne. Veľkosťou disku a režimom nahrávania zároveň určujete, ako dlho sa záznam uchováva – pri kamerách, ktoré snímajú osoby, ju voľte primerane účelu kamerového systému (GDPR). Rekordér navyše dokáže obmedziť maximálnu dobu uchovania záznamu (v dňoch) – staršie záznamy potom automaticky maže.

Ako kamerový set zapojiť

Kamery namontujte a varifokálnym objektívom nastavte požadovaný záber.

Káble 20 m prepojte: konektor BNC do video vstupu rekordéra, konektor DC do rozbočovača napájacieho zdroja.

Pevný disk vložte do rekordéra a rekordér pripojte k televízoru alebo monitoru cez HDMI či VGA.

Rekordér pripojte sieťovým káblom do routera – spri
