EONBOOM VR4B

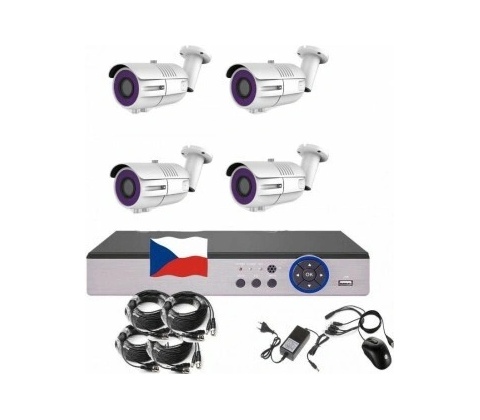

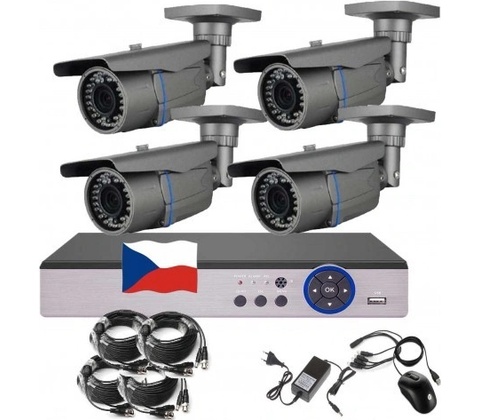

• AHD kamerový set 5 MPx: 4× varifokálna bullet kamera 2,8–12 mm a rekordér ZONEWAY XVR3004 – EONBOOM VR4B
• Kamerový set EONBOOM VR4B je kamerový systém s nahrávaním aj na väčšie vzdialenosti: 4 vonkajšie 5MPx AHD bullet kamery s varifokálnym objektívom 2,8–12 mm a výkonným IR prísvitom 40 m, hybridný rekordér ZONEWAY XVR3004 (menu v češtine), káble 20 m a napájací zdroj. Pre domy, chaty, chalupy, sklady aj predajne, s dohľadom cez mobilnú aplikáciu.
• Kamerová súprava je určená zákazníkom, ktorí chcú jednoduchú montáž, rýchly nákup celej zostavy a priaznivú cenu pri dobrom pomere cena/výkon. Kamery sú analógové (AHD): obraz vedie koaxiálny kábel a napájanie súbežný vodič – oba v jednom hotovom kábli s konektormi BNC a DC, takže nepotrebujete sieťové rozvody ani PoE switch. Set zahŕňa digitálny hybridný videorekordér XVR s kompresiou H.265+, 4 vonkajšie IR kamery s varifokálnym objektívom, prepojovacie káble, centrálny napájací zdroj s rozbočovačom a USB myš. Varifokálny objektív nastavíte pri montáži podľa miesta – od širokého záberu dvora po priblížený detail brány alebo vjazdu; set sa tak hodí ako kamerový systém pre rodinný dom s väčšou záhradou aj pre firemný areál.

V budúcnosti je možné set doplniť o ďalšie kamery z našej ponuky – rekordér k analógovým kamerám setu prijme ešte 2 IP kamery.

Hlavné výhody kamerového setu EONBOOM VR4B 4× 5MPx AHD bullet kamera so snímačom CMOS 1/2,5" (2592 × 1944 px) – WDR a 3D redukcia šumu pre kvalitný obraz aj pri slabom osvetlení.

Varifokálny objektív 2,8–12 mm a IR prísvit až 40 m (8 IR LED), WDR, kovové telo, krytie IP66.

Kabeláž – 4× 20m kábel (koax + napájanie) s konektormi a napájací zdroj s rozbočovačmi.

Hybridný rekordér ZONEWAY XVR3004 – 4× BNC pre kamery AHD, TVI, CVI a analóg, navyše 2 IP kamery.

Menu v češtine (rozhranie 6.0), výstup HDMI a VGA Full HD na televízor alebo monitor.

Vzdialený dohľad P2P bez verejnej IP – aplikácia V247 / BitVision, PC softvér iVMS320.

AI detekcia osôb, H.265+, 1× SATA disk do 8 TB, 4 alarmové vstupy a 1 výstup.

Rekordér ZONEWAY XVR3004 – srdce kamerového systému

V sete je hybridný DVR/XVR rekordér ZONEWAY XVR3004 („5 v 1“) – záznamové zariadenie pre 4 analógové kamery na koaxiálnom kábli (AHD, HD-TVI 2.0 aj 3.0, HD-CVI až 8 MPx a klasické analógové kamery 960H) a k tomu pre IP kamery po sieti. Má rozhranie verzie 6.0 s menu v češtine (slovenčinu výrobca neponúka), kompresiu H.265 / H.265+ (voliteľne H.264 / H.264+), výstupy HDMI a VGA v rozlíšení až 1920 × 1080 (Full HD) s delením obrazovky 1/4/9/16, pripojenie do siete LAN a vzdialený prístup cez P2P.

Koľko a akých kamier rekordér nahrá

Kombináciu analógových a IP kamier vyberiete v menu rekordéra:

Režim

Analógové kamery (AHD/TVI/CVI/960H)

IP kamery (max. 5 MPx)

Predvolený 4 2

Hybridný 2 (až 8 MPx) 7

Čisto IP 16 (celkový prichádzajúci tok do 48 Mb/s)

V sete sú obsadené všetky 4 analógové vstupy; rozšírite ho o 2 IP kamery (do 5 MPx) zapojené do rovnakej siete – napája ich PoE switch alebo vlastný zdroj. IP kamery rekordér pridá automaticky alebo vyhľadaním v sieti; pripojíte aj IP kamery iných značiek s podporou protokolu ONVIF.

Rýchlosť záznamu analógových kamier (PAL)

• Kamery v sete snímajú v rozlíšení 5 MPx. Rekordér XVR3004 nahráva analógové kamery 5 MPx rýchlosťou 6 sn./s na kanál, v režime 5MP Lite 10 sn./s. Plynulých 25 sn./s na všetkých 4 kanáloch majú rozlíšenia 720p, 960H a v režime Lite 1080N. Ďalšie rýchlosti na 4 kanáloch: 1080p 15 sn./s, 4 MPx 8 sn./s (4MP Lite 15 sn./s), 3 MPx 9 sn./s (3MP Lite 18 sn./s) a 8MPx kamery v režime 8MP Lite 8 sn./s.
• Praktický tip: kde potrebujete plynulejší pohyb (vjazd, chodník), prepnite kameru alebo kanál na nižšie rozlíšenie či do režimu Lite – napr. 1080p sa nahráva 15 sn./s a 1080N 25 sn./s; kde rozhoduje detail (tvár, vstupné dvere), ponechajte 5 MPx.

Vlastnosti rekordéra XVR3004 v skratke 4× BNC vstup: AHD, HD-TVI 2.0/3.0, HD-CVI až 8 MPx, analóg 960H; navyše 2 IP kamery (max. 5 MPx), v hybridnom režime 2 analógové + 7 IP, čisto IP až 16 kamier.

Kompresia H.265+ / H.265 / H.264+ / H.264, zvuk G.711.

Výstup HDMI + VGA až 1920 × 1080 (Full HD).

ONVIF pre IP kamery, P2P, sieť 10/100 Mb/s.

AI detekcia osôb, 4 alarmové vstupy / 1 výstup.

Ovládanie otočných kamier cez RS485 aj po koaxe (UTC). 1× SATA disk do 8 TB, 2× USB 2.0, príkon do 7 W bez disku.

Menu v češtine (slovenčinu výrobca neponúka), mobilné aplikácie V247 / BitVision (Android, iOS), PC softvér iVMS320.

Detekcia osôb, pohybu a alarmové vstupy

Rekordér podporuje AI detekciu osôb, ktorá obmedzí plané poplachy od pohybu stromov a svetiel, a detekciu pohybu na všetkých 4 analógových kanáloch (v čisto IP režime až 16). Na udalosť reaguje záznamom, e-mailom so snímkou na zadanú adresu, hláškou na obrazovke, bzučiakom a push notifikáciou do mobilu (pri detekcii pohybu). Nahrávať môžete ručne, podľa časového plánu (aj nepretržite), pri pohybe, pri alarme alebo v inteligentnom režime; kvalitu záznamu volíte v 6 stupňoch.

K rekordéru pripojíte 4 drôtové alarmové čidlá (PIR, magnetické kontakty) a využijete 1 alarmový výstup, napr. pre sirénu alebo vstup zabezpečovacieho systému. Pre každú kameru je možné zamaskovať až 3 obdĺžnikové zóny – napríklad susedov pozemok alebo okná.

Otočné kamery a ovládanie po koaxe (UTC)

Rekordér ovláda analógové otočné (PTZ) kamery cez RS485 (Pelco-D, Pelco-P, 110–921 600 Bd, adresa 0–255) aj po koaxiálnom kábli (UTC) – bez ďalšieho vodiča. Po koaxe je možné z rekordéra ovládať aj kamery s podporou UTC, napríklad ich OSD menu. IP otočné kamery ovládate po sieti.

Zvuk

Rekordér má 1 audio vstup RCA (napr. pre mikrofón), podporuje zvuk po koaxiálnom kábli (AOC) z kamier s mikrofónom a má 1 audio výstup RCA na odposluch cez zosilňovač s reproduktorom. Obojsmernú komunikáciu (intercom) tento rekordér nepodporuje.

• Vzdialený dohľad: mobilná aplikácia V247, BitVision a PC softvér iVMS320
• Kamery sledujete a záznam prehrávate odkiaľkoľvek. P2P pripojenie funguje bez verejnej IP adresy: rekordér pripojíte káblom do routera, v aplikácii načítate QR kód z menu rekordéra a zadáte heslo – nastavenie zvládnete za pár minút. Rekordér je dostupný aj priamo cez IP adresu alebo DDNS. Službu P2P zabezpečuje výrobca zadarmo.

V247 (Android, iOS) – aktuálna mobilná aplikácia odporúčaná výrobcom.

BitVision – predchádzajúca mobilná aplikácia, ktorú poznajú majitelia starších zariadení. iVMS320 (Windows 10/11, macOS) – PC softvér zadarmo pre viac rekordérov a kamier ZONEWAY naraz.

Webový prehliadač – Edge, Chrome, Firefox alebo Safari.

V mobile sledujete živý obraz a prehráte záznam až 4 kamier súčasne. Prehrávanie záznamu cez mobilné dáta je dátovo náročné – využívajte ho s rozmyslom, ideálne cez Wi-Fi.

Otvorený systém: obraz jednotlivých kanálov rekordér poskytuje aj ako RTSP stream, takže ho môžete odovzdať do Synology Surveillance Station, Milestone XProtect alebo Blue Iris a do inteligentnej domácnosti Home Assistant, Loxone či Fibaro.

Mobilná aplikácia V247 – nastavenie a vzdialený prístup (video v češtine):

Pripojenie rekordéra k aplikácii V247 a základné funkcie (video v angličtine):

PC softvér iVMS320 pre kamery a rekordéry ZONEWAY (video v češtine):

Menu rekordéra v češtine – rozhranie verzie 6.0

Menu rekordéra je v češtine (slovenčinu výrobca neponúka), na výber je ďalších viac ako 20 jazykov, napríklad angličtina. Ovládate ho myšou cez USB priamo na monitore alebo televízore, cez webový prehliadač alebo na diaľku. Sprievodca pri prvom spustení prevedie nastavením času, siete, disku a kamier, priamo zo živého obrazu prehráte posledných 5 minút vybranej kamery. Firmvér je možné aktualizovať aj cez internet.

Video ukážka rozhrania rekordérov ZONEWAY verzie 6.0 (video v češtine):

Kompresia H.265+ – menej dát, dlhší záznam

Rekordér XVR3004 nahráva v kompresii H.265+, ktorá optimalizuje štandardný kodek H.265 a výrazne znižuje dátový tok – tým aj nároky na kapacitu disku a na prenos po sieti. Najviac ušetrí, keď: je pozadie scény stabilné a mení sa len zriedka, sa záznam sústreďuje na objekty, ktoré sa po tejto pokojnej scéne pohybujú, sa objekty v scéne pohybujú len príležitostne, ide o nepretržitý 24-hodinový dohľad, kde má obrazový šum (najmä v noci) veľký vplyv na objem dát.

Tri kľúčové technológie: kódovanie, šum a prenosová rýchlosť prediktívne kódovanie na základe pozadia alebo referenčnej snímky, digitálna redukcia šumu, dlhodobé riadenie prenosovej rýchlosti (bitrate) – tok sa prispôsobuje dianiu v scéne.

Aký veľký disk do rekordéra zvoliť

XVR3004 má jednu pozíciu pre SATA disk 2,5" alebo 3,5" do 8 TB (disk nie je v základnom obsahu setu); po zaplnení nahráva v nekonečnej slučke – najstarší záznam sa automaticky prepisuje. Orientačná dĺžka nepretržitého záznamu pri priemernom toku 2 Mb/s na kameru (H.265):

Počet kamier

Disk 2 TB

Disk 4 TB

Disk 8 TB 4 kamery (set) cca 23 dní cca 46 dní cca 3 mesiace 6 kamier (set + 2 IP kamery) cca 15 dní cca 31 dní cca 2 mesiace

Skutočný tok závisí od rozlíšenia, snímkovania a ruchu v scéne; nahrávaním len pri pohybe alebo alarme a kompresiou H.265+ predĺžite archiváciu výrazne.

Ochrana osobných údajov: ak kamery snímajú aj iné osoby (zamestnancov, zákazníkov, verejný priestor), dobu uchovania záznamu voľte primerane účelu podľa pravidiel GDPR. Rekordér navyše dokáže obmedziť maximálnu dobu uchovania záznamu (v dňoch) – staršie záznamy potom automaticky maže. Dĺžku archivácie ovplyvníte veľkosťou disku, rozlíšením a režimom záznamu.

Vyhľadávanie, prehrávanie a zálohovanie záznamu

Záznam nájdete podľa kanála, dátumu a času alebo detekcie pohybu, prípadne ručne v celom archíve. Prehrávať je možné synchrónne až 4 kamery, zrýchlene, spomalene, dozadu aj po snímkach, s digitálnym zoomom a na celú obrazovku; na diaľku prehráte 4 kanály súčasne alebo jeden kanál. Zálohujete na USB flash disk alebo externý disk (FAT32), po sieti alebo na FTP – a z aplikácie si záznam stiahnete do mobilu alebo počítača.

Aby dôkazy nezmizli s rekordérom (napr. pri krádeži), nastavte odosielanie snímok udalostí
