EONBOOM 4D

AHD kamerový set EONBOOM 4D – 4 vonkajšie 5MPx dome kamery a rekordér ZONEWAY XVR3004

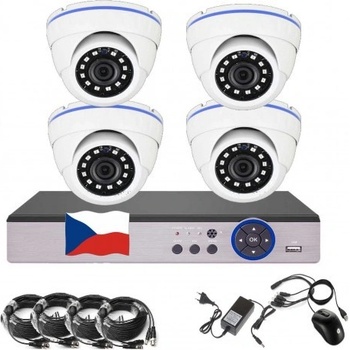

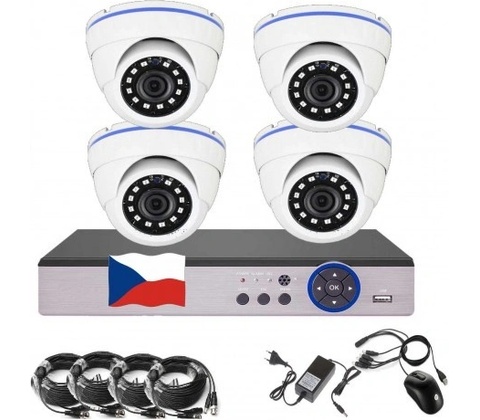

Kompletný AHD kamerový set pre rodinný dom, chatu, chalupu, sklad alebo predajňu: 4 vonkajšie dome kamery 5 MPx v bielom prevedení s IR prísvitom 20 m a objektívom 3,6 mm, 4-kanálový hybridný rekordér ZONEWAY XVR3004 s menu v češtine, 4 káble BNC + napájanie po 20 m a centrálny zdroj 12 V. Dohľad máte na monitore cez HDMI aj v mobile v aplikácii V247 – bez verejnej IP adresy. K setu je možné pridať až 2 IP kamery.

Kamerová súprava je určená zákazníkom, ktorí chcú jednoduchú montáž, rýchly nákup celej zostavy a priaznivú cenu. Kamery sú analógové (AHD) – obraz aj napájanie vedie ku každej kamere hotový kábel (koax + napájanie) s konektormi, bez sieťovej kabeláže a bez nastavovania IP adries kamier. Set na jednoduchú montáž zahŕňa digitálny hybridný videorekordér XVR s kompresiou H.265+, vonkajšie IR kamery, prepojovacie káble, centrálny napájací zdroj s napájacou rozbočkou a USB myš. Rekordér sa pripája do LAN, podporuje AI detekciu osôb, vzdialený dohľad cez P2P, protokol ONVIF pre IP kamery, mobilné aplikácie V247 / BitVision a PC softvér iVMS320.

V budúcnosti je možné set doplniť o ďalšie kamery z našej ponuky – všetky 4 vstupy BNC obsadia kamery setu, po sieti však rekordér nahrá navyše 2 IP kamery do 5 MPx. V hybridnom režime je možné zvoliť aj 2 analógové + 7 IP kamier.

Hlavné výhody setu 4× vonkajšia dome kamera 5 MPx v bielom prevedení – IR prísvit 20 m, objektív 3,6 mm, krytie IP66, true day/night.

Analógový prenos po koaxe – 4 káble BNC + napájanie 20 m s konektormi, pripravené rovno na zapojenie (voliteľne 30 alebo 40 m).

Rekordér ZONEWAY XVR3004 – 4 vstupy BNC (všetky využité kamerami setu) + 2 IP kamery do 5 MPx, v čisto IP režime až 16 IP kamier.

Menu v češtine (rozhranie 6.0) – slovenčinu výrobca neponúka; ovládanie myšou, sprievodca prvým nastavením.

Mobilné aplikácie V247 / BitVision a PC softvér iVMS320 – vzdialený prístup P2P bez verejnej IP adresy.

AI detekcia osôb, detekcia pohybu, e-mail so snímkou a push notifikácie do mobilu. 4 alarmové vstupy a 1 výstup pre drôtové čidlá a sirénu.

H.265+, 1× SATA disk do 8 TB, výstupy HDMI a VGA vo Full HD.

Rekordér ZONEWAY XVR3004 – 4-kanálový hybridný XVR pre AHD aj IP kamery

Srdcom setu je hybridný rekordér na kamery (XVR) ZONEWAY XVR3004 – záznamové zariadenie pre analógové aj IP kamery, nová generácia rekordérov s moderným menu verzie 6.0. Má 4 vstupy BNC pre analógové kamery AHD, HD-TVI (2.0 aj 3.0), HD-CVI až 8 MPx aj klasické analógové kamery (960H) a k nim po sieti nahráva aj IP kamery do 5 MPx (ONVIF). Kompresia H.265 / H.265+, voliteľne v menu aj H.264 / H.264+. Obraz zobrazí cez HDMI a VGA v rozlíšení až 1920 × 1080 (Full HD) na televízore alebo monitore, delenie obrazovky 1/4/9/16. Menu je v češtine (slovenčinu výrobca neponúka), rekordér sa pripája do siete káblom (LAN 10/100 Mb/s).

Koľko a akých kamier rekordér nahrá

Kombináciu analógových a IP kamier zvolíte v menu rekordéra:

Režim

Analógové kamery (AHD/TVI/CVI/960H)

IP kamery (max. 5 MPx)

Predvolený 4 2

Hybridný 2 (až 8 MPx) 7

Čisto IP 16 (celkový prichádzajúci tok do 48 Mb/s)

Rýchlosť záznamu – čo od analógových 5MPx kamier čakať

• Kamery zo setu nahráva rekordér v plnom rozlíšení 5 MPx rýchlosťou 6 snímok za sekundu na každom zo 4 kanálov, v úspornom režime 5MP Lite 10 sn./s – vyššie rozlíšenie znamená viac detailov, ale nižšiu plynulosť. Plynulých 25 sn./s na všetkých 4 kanáloch má 720p a 960H, v režime Lite aj 1080N. Ďalšie hodnoty (PAL, 4 kanály): 1080p 15 sn./s, 3 MPx 9 sn./s (3MP Lite 18), 4 MPx 8 sn./s (4MP Lite 15), analógové 8MPx kamery v režime 8MP Lite 8 sn./s.
• Praktický tip: kde je dôležitejší plynulý pohyb ako detail (vjazd, pokladňa), prepnite kameru na nižšie rozlíšenie (kamery setu podporujú 5 / 4 / 2 MPx) alebo rekordér do režimu Lite. IP kamery nahráva XVR3004 plynulo: 5 MPx 25 sn./s (v čisto IP režime až 8 kamier), 4 MPx a 3 MPx 12 kamier, 1080p až 16 kamier.

Detekcia osôb, pohybu a alarmové vstupy

Rekordér stráži detekciu pohybu na všetkých 4 kanáloch (v čisto IP režime až 16) a podporuje AI detekciu osôb, ktorá obmedzí plané poplachy od pohybu stromov a svetiel. Na udalosť reaguje záznamom, e-mailom so snímkou, hláškou na obrazovke, bzučiakom a pri detekcii pohybu push notifikáciou do mobilu. 4 drôtové alarmové vstupy prepojíte s čidlami (PIR, magnetické kontakty) a 1 alarmový výstup so sirénou alebo vstupom zabezpečovacieho systému. Nahrávať je možné ručne, podľa časového plánu, pri pohybe, pri alarme alebo v inteligentnom režime. Na každej kamere je možné zakryť 3 obdĺžnikové zóny (maskovanie súkromia), v obraze sa zobrazuje názov kamery, čas a stav alarmu či záznamu.

Otočné kamery a zvuk

K rekordéru je možné pripojiť aj otočné analógové kamery: ovláda ich cez RS485 (Pelco-D, Pelco-P, 110–921 600 Bd, adresa 0–255) alebo priamo po koaxiálnom kábli (UTC) – bez ďalšieho vodiča. IP PTZ kamery ovládate po sieti.

Zvuk nahráte cez audio vstup RCA (napr. z mikrofónu) alebo z kamier s mikrofónom po koaxiálnom kábli (AOC); výstup 1× RCA slúži na odposluch cez zosilňovač s reproduktorom. Obojsmernú komunikáciu (intercom) rekordér nepodporuje.

• Vzdialený dohľad: aplikácie V247, BitVision a PC softvér iVMS320
• Kamery sledujete a záznam prehrávate odkiaľkoľvek. P2P pripojenie funguje bez verejnej IP adresy: rekordér pripojíte káblom do routera, v aplikácii načítate QR kód z menu rekordéra a zadáte heslo – nastavenie zvládnete za pár minút. Pripojiť sa je možné aj priamo cez IP adresu alebo DDNS. Službu P2P zabezpečuje výrobca zadarmo.

V247 (Android, iOS) – aktuálna mobilná aplikácia v češtine, odporúčaná výrobcom.

BitVision – predchádzajúca mobilná aplikácia, ktorú poznajú majitelia starších zariadení; v mobile prehráte až 4 kanály súčasne. iVMS320 (Windows 10/11, macOS) – PC softvér zadarmo, prepínateľný do češtiny, pre viac rekordérov a kamier ZONEWAY naraz; pridáte doň aj IP kamery s ONVIF.

Webový prehliadač – Edge, Chrome, Firefox alebo Safari.

Prehrávanie záznamu v mobile prenáša veľa dát – na mobilných dátach ho používajte s rozmyslom, ideálne cez Wi-Fi.

Otvorený systém: obraz jednotlivých kanálov rekordér poskytuje aj ako RTSP stream, takže ho môžete odovzdať do Synology Surveillance Station, Milestone XProtect alebo Blue Iris a do inteligentnej domácnosti Home Assistant, Loxone či Fibaro.

Mobilná aplikácia V247 – nastavenie a vzdialený prístup (video v češtine):

Pripojenie rekordéra k aplikácii V247 a základné funkcie (video v angličtine):

PC softvér iVMS320 pre kamery a rekordéry ZONEWAY (video v češtine):

Menu rekordéra v češtine – rozhranie verzie 6.0

Menu rekordéra XVR3004 je v češtine (slovenčinu výrobca neponúka), na výber je ďalších 22 jazykov, napríklad angličtina. Ovládate ho myšou cez USB priamo na monitore, cez webový prehliadač alebo na diaľku. Sprievodca pri prvom spustení prevedie nastavením času, siete, disku a kamier, priamo zo živého obrazu prehráte posledných 5 minút vybranej kamery. Firmvér je možné aktualizovať aj cez internet.

Video ukážka rozhrania rekordérov ZONEWAY verzie 6.0 (video v češtine):

Kompresia H.265+

Kompresia H.265+ optimalizuje existujúci kodek najvýraznejšie, ak sú vo videodohľade splnené tieto kritériá:

Stabilné pozadie, kde sa informácie menia veľmi zriedka.

Primárne zameranie na objekty, ktoré sa pohybujú po tejto stagnujúcej scéne.

Doba, keď sa objekty pohybujú len príležitostne, je podstatná. 24-hodinový nepretržitý dohľad, kde obrazový šum má relatívne veľký vplyv na kvalitu obrazu.

Pri splnení týchto podmienok sa v praxi ukázalo, že kompresia H.265+ dokáže znížiť požadovaný dátový tok videa až o 67 % v porovnaní s H.265, čím sa zníži požadovaná šírka pásma a v neposlednom rade aj nároky a náklady na kapacitu disku.

Tri kľúčové vlastnosti: kódovanie, šum a prenosová rýchlosť

H.265+ vylepšuje kompresný pomer na základe troch kľúčových technológií:

Prediktívna technológia kódovania na základe pozadia alebo referenčnej snímky.

Digitálna technológia redukcie šumu.

Technológia dlhodobej kontroly prenosovej rýchlosti (bitrate).

Pevný disk, vyhľadávanie a zálohovanie záznamu

Do rekordéra sa zmestí jeden SATA disk 2,5" alebo 3,5" do 8 TB (v uvedenom obsahu setu disk nie je). Po zaplnení nahráva v nekonečnej slučke – najstarší záznam sa automaticky prepisuje. Rekordér dokáže aj obmedziť maximálnu dobu uchovania záznamu (v dňoch) – staršie záznamy potom automaticky maže, čo pomáha dodržať primeranú dobu uchovania podľa GDPR. Orientačná dĺžka nepretržitého záznamu pri priemernom toku 2 Mb/s na kameru (H.265):

Počet kamier

Disk 1 TB

Disk 2 TB

Disk 4 TB

Disk 8 TB 4 kamery cca 11 dní cca 23 dní cca 46 dní cca 3 mesiace 6 kamier (+ 2 IP) cca 7 dní cca 15 dní cca 30 dní cca 2 mesiace

Skutočný tok závisí od rozlíšenia, snímkovania a ruchu v scéne; nahrávaním len pri pohybe alebo alarme a kompresiou H.265+ predĺžite archiváciu výrazne.

Záznam nájdete podľa kanála, dátumu a času alebo pohybu a na časovej osi; prehrávať je možné zrýchlene, spomalene, dozadu aj po snímkach, s digitálnym zoomom. Zálohujete na USB flash disk alebo externý disk (FAT32), po sieti alebo na FTP, záznam si stiahnete aj do mobilu alebo počítača. Aby dôkazy nezmizli s rekordérom, nastavte odosielanie snímok udalostí e-mailom a zálohu na FTP server mimo objektu.

Kamery v sete: 5MPx AHD dome MHD-DNI20-500 s IR prísvitom 20 m

MHD-DNI20-500 je vonkajšia dome kamera v bielom prevedení s farebným obrazom cez deň a IR prísvitom v noci. Má rozlíšenie 5 MPx (2592 × 1944 px), objektív 3,6 mm a krytie IP66. Obraz je prepínateľný v rozlíšeniach 5 MPx / 4 MPx / 2 MPx, z výroby je nastavené 5 MPx.

HD-4v1 – štyri prenosové režimy

HD-4v1 umožňuje prepnúť kameru do jedného zo 4 režimov prenosu videosignálu po koaxiálnom kábli – kameru tak pripojíte aj k inému rekordéru:

Režim AHD – pre DVR s technológiou AHD, rozlíšenie 5 MPx.

Režim HD-TVI – pre DVR s technológiou HD-TVI (nazývanou aj HIKVISION TURBO HD), rozlíšenie až 5 MPx.

Režim CVI – pre DVR s technológio
