BCS DMIP5501IR

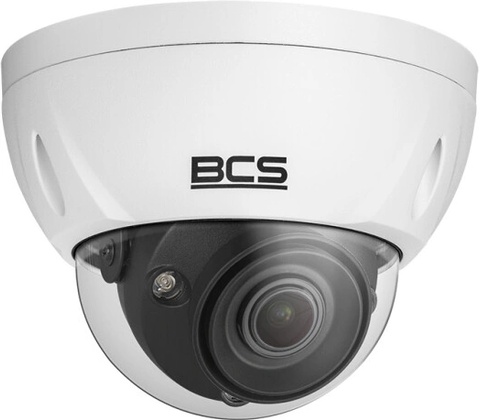

Kopulovitá IP kamera BCS-DMIP5501IR-Ai - BCS

Tento model je kamera fungujúca v systéme IP s varifokálnym objektívom 2.7-13.5mm umožňujúci získať optické priblíženie. Kamera má snímač 1/2.7” 5Mpx PS CMOS, ktorý pracuje v rozlíšení 2592×1944px. Kompresia dát zariadenia pracuje v štandarde H.265 / H.265+ / H.264 / H.264+ / MJPEG. Funkcia True WDR(120dB) zlepšujúca dynamiku kamery vyťahuje väčšie množstvo detailov z kontrastného sledovaného plánu. Zariadenie má tiež vstavaný IR LED žiarič s dosahom až 40m.

BCS-DMIP5501IR-Ai podporuje inteligentné funkcie vrátane obvodovej ochrany, detekcie a rozpoznávania tvárí, rozpoznávania objektov, metadáta, inteligentná analýza v reálnom čase a pokročilé vyhľadávanie, počítanie osôb, stratený/zanechaný objekt, detekcia zvuku. Navyše kamera má funkcie: ROI, Defog, AGC, AWB, BLC, ktoré prispôsobujú činnosť kamery aktuálnym podmienkam a výrazne zlepšujú kvalitu obrazu. Telo kamery bolo vyrobené v štandarde IP67 čo zaručuje jej úplnú ochranu pred vniknutím prachu a ochranu proti zaplaveniu. Aby bola kamera chránená pred útokmi vandalizmu, bola navyše uzavretá vo vystuženej, vyrobenej z odolného hliníkového odliatku a polykarbonátového krytu IK10. Kamera je napájaná napätím 12V DC, 24V AC alebo cez PoE (802.3af).

Technické parametre:

• Snímač: 1/2.7" 5.0 Mpx SONY CMOS
• Objektív: 2.7-13.5mm
• Filter ICR
• Napájanie: DC 12V i PoE
• Kódovanie: H.265 / H.264 / MJPEG
• Trieda tesnosti: IP67
• Funkcie obrazu: True-WDR, 3D-DNR, ROI, HLC, BLC, AGC, AWB, Defog
• Vstup/výstup zvuku: 1/1
• Podpora kariet MicroSD do 256GB

Obr. 1 Rozmery kamery BCS-DMIP5501IR-Ai

Nastaviteľný uhol záznamu

Varifokálny objektív 2.7-13.5mm

CMOS snímač BCS kamery o veľkosti 1/2.7" palca a varifokálny objektív 2.7-13.5mm umožňujú regulovať zorný uhol od cca 100° do cca 28° horizontálne. Takáto konštrukcia optiky kamery robí z prezentovaného modelu ideálne zariadenie na monitorovanie detailov aj celkový záznam udalostí v rámci sledovanej scény. Zároveň, vďaka vysokej rozlíšenosti snímača - 2592 x 1944px - zariadenie poskytuje veľmi dobrú reprodukciu detailov a možnosť detailne analyzovať obsah záznamov cez 16-násobný digitálny zoom.

Obr. 3 Porovnanie uhlov záznamu pre rôzne objektívy (pri snímači 1/2.8")

Napájanie cez PoE

Prenos údajov a napájania jedným káblom

Priemyselná kamera BCS-DMIP5501IR-Ai rovnako ako väčšina moderných IP kamier, využíva dva spôsoby napájania - klasicky cez konektor 12V DC a priamo cez sietový UTP kábel s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez PoE switch alebo injektor.

Medzi výhody štandardu PoE patrí:

• skrátený čas a znížené náklady na inštaláciu vďaka zjednodušenej štruktúre kabeláže
• bez potreby inštalácie dodatočných napájacích zdrojov
• možnosť napájania kamier do vzdialenosti až do 250m (režim EXTEND)

Obr. 4 Princíp fungovania napájania PoE

Výkonná kompresia dát

Štandard H.265/ HVEC

Nové modely sieťových kamier BCS Line využívajú na kompresiu video materiálu výkonný codec HEVC (ang. High Efficiency Video Coding), v oblasti systémov priemyselnej televízie označovaný ako H.265. Tento štandard bol vytvorený ako reakcia na potrebu prenosu materiálov vo vysokom rozlíšení (4K) bez nadmerného zaťaženia prenosového pásma. V porovnaní s predchádzajúcim štandardom H.264, nová technológia umožňuje takmer dvojnásobnú úsporu pásma, čo v systémoch CCTV monitoringu znamená predĺženie času archivácie materiálu na disku, zvýšenie dostupnej priepustnosti sieťového prepojenia ako aj predĺženie životnosti dátových úložísk. Okrem toho, rozdiel v kvalite video materiálu v kompresii H.265, v porovnaní s verziou H.264, je prakticky nepostrehnuteľný.

Obr. 5 Rozdiely medzi výkonnosťou kompresie H.265 a H.254

Dôležité: režim kompresie v kamere BCS-DMIP5501IR-Ai možno ľubovoľne prepínať medzi H.265 a H.264, čo umožňuje pracovať s rekordérmi nepodporujúcimi kompresiu HVEC.

Diaľkové ovládanie a náhľad

P2P a VMS prepojenie

Pripojenie k sieti je možné prostredníctvom vstavaného ethernetového rozhrania (self-adaptive). Toto pripojenie umožňuje konfiguráciu prevádzky, úpravu parametrov obrazu, živý náhľad a prehrávanie záznamov (kamery so slotom microSD) z prostredia WEB Servera, dedikovaného VMS softvéru alebo mobilnej aplikácie na zariadenia s Android alebo iOS systémom. Séria BCS Line využíva na diaľkové pripojenie nasledujúce platformy:

• Program VMS; BCS Manager alebo Smart PSS - dedikovaný softvér na správu video monitoringu, umožňujúci pokročilú úpravu celého systému, synchronné prehrávanie záznamov a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu.
• Webový prehliadač WEB - umožňuje rýchle nadviazanie pripojenia pomocou IP adresy zariadenia, zabezpečuje prístup ku všetkej funkcionalite zariadenia. Pre systémy BCS sa odporúča používanie prehliadača Internet Explorer, podporujúca tzv. Active-X plugin, potrebný na sledovanie video streamu z kamery.
• Mobilná aplikácia BCS - mobilná platforma na systémy Android a iOS, ponúkajúca možnosť živého náhľadu, prehrávania záznamov a prijímania oznámení o udalostiach v rámci systému. Mobilná platforma BCS využíva pripojenie cez P2P cloud, čo eliminuje nutnosť presmerovania IP adres na routeri.

Dôležitou vlastnosťou kamier BCS zo série Line je kompatibilita s otvoreným protokolom ONVIF, umožňujúcim pripojenie kamier s NVR rekordérmi ako aj VMS softvérmi iných výrobcov.

Technická špecifikácia:

BCS-DMIP5501IR-Ai Kamera Snímač 1/2.7” 5Mpx CMOS Skenovací systém

Progressive Scan Max. rozlíšenie 2592×1944 RAM/ROM 1GB/128MB Citlivosť 0.015Lux/F1.5(Farba); 0Lux/F1.5(IR zap.) S/N pomer >50dB

Závierka 1/3~1/100000s Objektív 2.7-13.5 mm motozoom F1.5 Uhol pohľadu H:100°~28°, V:72°~21° Infračervený osvetľovač IR 40m

Infrared filter Mechanický ICR Rozlíšenie 5M(2592×1944) / 4M(2688×1520) / 3M(2304×1296) / 2M(1920×1080) / 1.3M(1280×960) / 720P(1280×720) / D1(704×576) / VGA(640×480) / CIF(352×288) Kompresia H.265 / H.265+ / H.264 / H.264+ / MJPEG Hlavný stream 5M/4M(1~20fps); 3M(1~25/30fps); 2M/1.3M/720P(1~50/60fps) Sekundárny stream D1/VGA/CIF(50/60fps) Tretí stream 1080P/1.3M/720P/D1/CIF (1~25/30fps) Bitrate H.264: 32~ 8192Kbps H.265: 19~ 8192Kbps Zoom Optický 5x; digitálny 16x Funkcie obrazu AGC Automaticky/ručně AWB (vyváženie bielej)

Automaticky/ručně BLC Áno HLC Áno AES

Áno

ROI Áno

DORI(Detekcia/pozorovanie/identifikácia) 2.7mm: 64m/26m/13m/6m; 13.5mm: 212m/85m/42m/21m EIS

Áno

Široký dynamický rozsah Áno, True WDR 120 dB

Funkcie úpravy obrazu Ultra 2D/3D DNR; Zrkadlo/otočenie (0°, 90°, 180°, 270°); preostrenie - automatická/ručná

Detekcia zvuku

Áno Detekcia pohybu

• 4 zóny (úprava: veľkosť, pozícia, citlivosť, prah) Zónové maskovanie
• 4 zóny (úprava: veľkosť, pozícia) Defog Áno

Inteligentné funkcie

Tvár

• Detekcia a rozpoznávanie atribútov tváre, pokročilý algoritmus učenia Atribúty tváre: šťastný, prekvapený, normálny, nahnevaný, smutný, rozhorčený, zmätený, vystrašený Ďalšie atribúty: okuliare, maska, fúzy, brada Obvodová ochrana
• Klasifikácia objektov: rozpoznávanie osoba/vozidlo pri prekročení línie a vniknutí do oblasti Pokročilé vyhľadávanie: osoba/vozidlo Stratený/zanechaný objekt Počítanie osôb Počítanie osôb pri prekročení línie, 4 nezávislé detekčné zóny Počítanie osôb pri vniknutí do oblasti, 4 nezávislé detekčné zóny Osoby v rade Metadáta Inteligentná analýza v reálnom čase a pokročilé vyhľadávanie Rozhranie video Video výstup N/A Video režim IP

Audio Audio výstup 1 Audio vstup 1

Audio kódovanie

G.711a/ G.711Mu/ AAC/ G.726/G.723 Sieť Sieťové pripojenie RJ-45 (10/100Base-T) Protokoly

HTTP, TCP, ARP, RTSP, RTP, UDP, RTCP, SMTP, FTP, DHCP, DNS, DDNS, PPPoE, IPv4/v6, SNMP, QoS, UPnP, NTP, ICMP, HTTPS, IGMP, 802.1x, P2P

Kompatibilita ONVIF(Profil S/Profil G), CGI, Milstone, Genetec Používatelia 20 (zároveň prihlásených)

Mobilné systémy iOS, android

Integrovaný Web Server, kompatibilita s BCS-NVR, CMS(BCS Manager), mobilná aplikácia BCS(iOS, android), P2P, Onvif Všeobecne Alarm 1 vstup 5mA 5VDC / 1 výstup 300mA 12VDC Pamäťová karta microSD do 256GB Trieda tesnosti IP67

Mechanická odolnosť IK10 Napájanie DC12V(±30%), AC24V(±30%), PoE(802.3af), ePoE Spotreba
